过滤器

YGLJ水泵扩散过滤器

YGLJ水泵扩散过滤器,压力材质:PN16/25,介质:水，蒸汽，油等

产品概述

水泵扩散过滤器常用于水泵入口端代替过滤器与90度弯管系统，不仅大大节省了安装成本，而且出口独特的直导叶设计还大大减小了涡流对泵及系统的损害。水泵扩散器不仅仅是过滤外界的杂质，它还能替代弯头、过滤器以及泵吸入端的直管，从而降低了安装成本。水泵扩散器的出、入口端法兰规格可以是出口端法兰规格小于入口端，因此可以取代异径弯头。大的开通面积以及排放口使GI70-29水泵扩散器很少需要维修，容易排水和冲洗。快速开启旋钮可以节省打开阀盖的时间。阀体和阀盖之间采用O型环实现密封，而不是常规的平垫片，由此可以避免以后每次维修时更换垫片。水泵扩散器出口端的矫直叶片可以减小介质的紊乱，从而减少介质对泵的压力和侵蚀，因此，水泵扩散器也可以替代常规情况下为了消除介质紊乱而需要的直管，从而节省了空间，时间以及成本。

产品参数

通径:DN32-DN600
温度:-20℃～+110℃
压力:最大2.5MPa
阀体：灰铸铁、球墨铸铁
滤网：SUS04、SUS316
过滤精度：20－600目
安装位置：水泵入口端

结构特点

1、面积大的冲孔过滤网，故内部压降小。
2、阀门内部采用特殊导向板，产生稳流，从而保护泵叶（防止产生气锁现象）。
3、阀体上可安装压力表，不用另装。
4、根据需要可配置双过滤器，可交替使用。
5、根据现场要求，可用支架来方便调节扩散过滤器的高度。
6、根据需求内部可安装磁铁来过滤铁粉，从而保护泵。
7、阀体上设有排泄塞，不需格外安装排污管道。
8、比传统的安装方式节省很多空间和管道材料。
9、本体内外均为粉体环氧树脂涂装，可避免生锈而影响水质。
10、压力表凸台接口，即由压差大小可判定是否过多垃圾堆于滤网外部。

适用介质

水、油、气

性能参数

公称压力	工作温度	适用介质	法兰标准
1.0~2.5	-10~250	水，蒸汽，油	GB/T17241.6
			GB/T9113

试验压力

公称压力	强度试验压力	最大入口压力
1.0	1.5	1.0
1.6	2.4	1.6
2.5	3.75	2.5

主要零件材料

序号	零件名称	材料	序号	零件名称	材料
1	阀体	球铁或焊接不锈钢	5	滤扎罩	不锈钢
2	阀盖	球铁或焊接不锈钢	6	螺栓	镀锌板或不锈钢
3	整流板	球铁或焊接不锈钢	7	密封劵	丁橡胶
4	滤网	不锈钢	8	螺塞	镀锌板或不锈钢

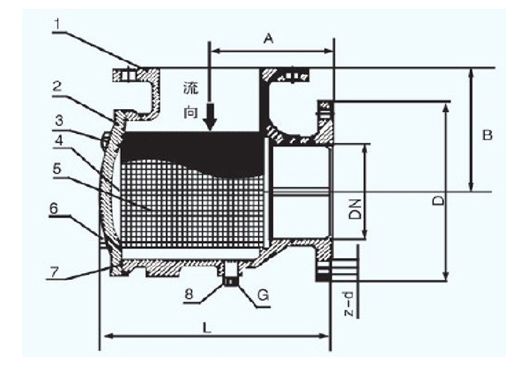

结构图片

YGLJ水泵扩散过滤器,压力材质:PN16/25,介质:水，蒸汽，油等

主要外形尺寸

规格		L1	L2	L3	L4	L5	重量（Kg）
NPS	DN	L1	L2	L3	L4	L5	重量（Kg）
2 X 1 1/4	50 X 32	114	114	178	151	253	8.1
2 X 11/2	50 X 40	114	114	178	151	253	8.5
2 X 2	50 X 50	114	114	178	151	253	10.9
21/2 X 2	65 X 50	127	127	199	167	270	12.3
21/2 X 21/2	65 X 65	127	127	199	167	270	16.9
3 X 2	80 X 50	140	114	207	154	252	19
3 X 21/2	80 X 65	140	140	226	179	284	21
3 X 3	80 X 80	140	140	226	179	284	23
4 X 3	100 X 80	165	165	280	223	334	33.4
4 X 4	100 X 100	165	165	280	210	328	34.5
5 X 4	125 X 100	191	191	332	254	394	48
5 X 5	125 X 125	191	191	349	254	394	50.5
6 X 4	150 X 100	203	165	310	223	334	42
6 X 5	150 X 125	203	203	367	272	423	58
6 X 6	150 X 150	203	203	367	272	423	67.5
8 X 5	200 X 125	192	229	333	329	487	72
8 X 6	200 X 150	229	203	392	272	429	80.6
8 X 8	200 X 200	229	229	438	295	543	121
10 X 8	250 X 200	270	229	488	295	539	160
10 X 10	250 X 250	279	279	527	360	678	176
12 X 8	300 X 200	280	280	488	346	551	132
12 X 10	300 X 250	305	279	553	360	678	223
12 X 12	300 X 300	305	305	553	390	678	240
14 X 10	350 X 250	318	328	566	440	678	270
14 X 12	350 X 300	318	328	566	440	678	292
14 X 14	350 X 350	318	328	566	440	678	290
16 X 12	400 X 300	334	364	603	474	745	310
16 X 14	400 X 350	334	364	603	474	745	325
16 X 16	400 X 400	334	364	603	474	745	.
18 X 14	450 X 350	360	360	659	445	767	.
18 X 16	450 X 400	360	360	659	445	767	.
18 X 18	450 X 450	360	360	659	445	767	.
20 X 20	500 X 500	470	460	.	.	850	.
24 X 24	600 X 600	580	560	.	.	940	.

声明：本文中所有文字、数据、图片均只适用于参考，水泵扩散过滤器性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
