EG6B41J英标气动常闭隔膜阀

EG6B41J英标气动常闭隔膜阀,压力材质:PN(MPa)0.6-1.0-1.6,介质:水、油、天然气、一般腐蚀性流体

产品概述

      英标气动常闭隔膜阀设计与制造按：GB12239或BS5156 结构长度按：GB12221或BS5156 法兰连接尺寸按：GB4216.4或BS4504 试验与检验按：GB/T13927或BS5156 常开式气动衬胶,常开式衬氟塑料隔膜阀

性能规范

型号 公称压力
PN（Mpa） 		试验压力PS（Mpa） 适用介质 工作温度（℃）
- -
EG6B41WJFS-6 0．6 0．9 0．66 W．非腐蚀性流体
J·一般腐蚀性流体
FS。强酸碱及各种有机溶剂
（溶融碱金属元素氧除外） 		≤100
≤85
≤150
EG6B41WJFS-10 1．0 1．5 1．1
EG6B41WJFS-16 1．6 2．4 1．76

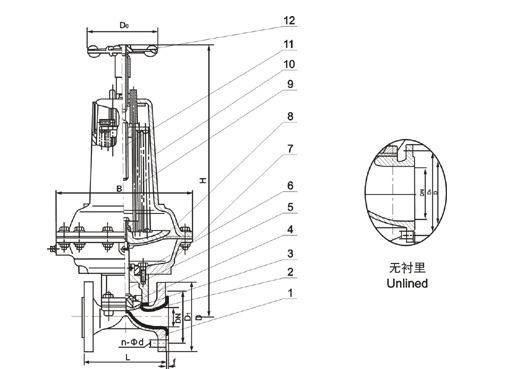

结构图片

EG6B41J英标气动常闭隔膜阀,压力材质:PN(MPa)0.6-1.0-1.6,介质:水、油、天然气、一般腐蚀性流体

外形尺寸

型号 公称通径
DN（mm） 		尺寸（mm） 气动装置 质量
（㎏）
L f D1 D D0 n-d H B 代号
ES 		耗气量（cm3） 气源压力（MPa） 气源接头（in）
J型 W型
EG6B41WJFS-16 20 121 117 2 75 105 120 4-13．5 - 168 61 163．87 0．3 1/8 7．2
25 131 127 2 85 115 120 4-13．5 394 168 61 196．65 0．3-0．4 1/8 8．9
32 150 146 2 100 140 120 4-17．5 400 168 61 229．4 0．3-0．4 1/8 10．6
40 163 159 2 110 150 165 4-17．5 485 260 62 1425．7 0．3-0．4 1/4 19．5
50 194 190 2 125 165 165 4-17．5 635 318 63 2284．1 0．3-0．4 1/4 34．9
EG6B41WJFS-10 65 220 216 2 145 185 165 4-17．5 650 318 63 3048 0．3-0．4 1/4 39．9
80 258 254 2 160 200 165 8-17．5 660 318 63 3244．7 0．4-0．5 1/4 51．9
100 309 305 2 180 220 280 8-17．5 816 425 64 6964．5 0．4-0．5 3/8 93．2
125 362 356 3 210 250 280 8-17．5 825 425 64 7439．7 0．4-0．5 3/8 105．3
150 412 406 3 240 285 310 8-22 1013 549 65 14912 0．5 3/8 184．5
EG6B41WJFS-6 200 529 521 4 295 340 483 8-22 1300 749 66 49161 0．5 1/2 407．4


声明：本文中所有文字、数据、图片均只适用于参考，英标气动常闭隔膜阀性能参数、结构尺寸参数、价格等详情，请联系我们。


订货流程

  • 客户采购清单请传真或来电咨询。

  • 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

  • 具体商定：交货期、特殊要求等事宜。

订货须知

  • 客户对产品有特殊要求，须在订货合同中提供以下说明：

  • 结构长度

  • 连接形式

  • 公称直径、全通径、缩径、管道尺寸

  • 运用介质及温度、压力范围

  • 实验、检验标准及其他要求

  • 本场可根据客户特殊要求配置各类驱动装置。

  • 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
