EG641J无带手操往复型气动隔膜阀

EG641J无带手操往复型气动隔膜阀,压力材质:PN(MPa)0.6-1.0-1.6,介质:水、油、天然气、一般腐蚀性流体

产品概述

无带手操往复型气动隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)压力等级：PN(MPa)　0.6 1.0 1.6

零件材料

阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁
气缸:铝合金、碳钢
气动薄膜:橡胶
阀杆:碳钢、不锈钢

测试检验

衬里层:电火花检测
试验与检验按BS6755标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1

技术参数

DN	公称压力 MPa	工作压力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H mm	D0 mm	B mm	代号 ES	气源压力 MPa	气源接头 MPa	耗气量 cm3	质量 Kg/kilos
15	1.6	1.6	108	95	65	-	2	-	-	-	-	-	-	-	-
20			117	105	75	4-13.5	2	136	140	168	54	0.3	1/8	163.87	5
25			127	115	85	4-13.5	2	144	140	168	54	0.3~0.4	1/8	196.65	6.2
32			146	140	100	4-17.5	2	209	140	260	55	0.3~0.4	1/8	229.4	7
40			159	150	110	4-17.5	2	227	140	260	55	0.3~0.4	1/4	1458.7	13
50			190	165	125	4-17.5	2	231	140	260	55	0.3~0.4	1/4	3162.7	23
65	1.0	1.0	216	185	145	4-17.5	2	252	140	260	55	0.3~0.4	1/4	3243	27
80			254	200	160	8-17.5	2	285	165	425	56	0.4~0.5	3/8	6636.8	56
100			305	220	180	8-17.5	2	360	280	425	57	0.4~0.5	3/8	6948	60
125			356	250	210	8-17.5	3	370	280	425	57	0.4~0.5	3/8	7374.2	68
150			406	285	240	8-22	3	462	280	549	58	0.5	3/8	10652	115
200	0.6	0.6	521	340	295	8-22	3	544	280	549	58	0.6	3/8	16715	196
250	0.6	0.6	635	395	350	-	5	-	-	-	-	-	-	-

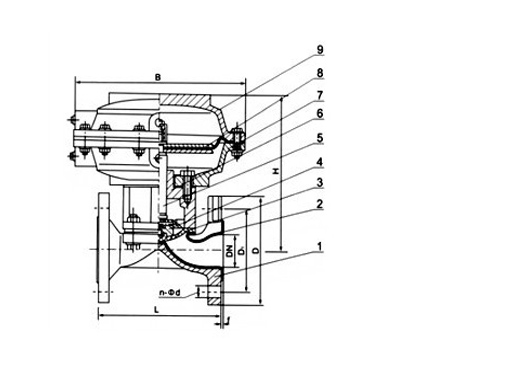

结构图片

EG641J无带手操往复型气动隔膜阀,压力材质:PN(MPa)0.6-1.0-1.6,介质:水、油、天然气、一般腐蚀性流体

外形尺寸

代号	ES53		ES54		ES55		ES56		ES57		ES58
B	-		168		260		318		425		549
DN	H	kg	H	kg	H	kg	H	kg	H	kg	H	kg
20	138	3	141	4.5	-	-	-	-	-	-	-	-
25	142	4	145	6	205	11	-	-	-	-	-	-
32	-	-	153	5	213	13.5	-	-	-	-	-	-
40	-	-	169	11	229	14	-	-	-	-	-	-
50	-	-	178	13.5	238	17	258	20.5	-	-	-	-
65	-	-	-	-	253	22.5	273	27.5	-	-	-	-
80	-	-	-	-	266	28.5	286	34	326	45	-	-
100	-	-	-	-	302	37	322	41.5	362	62	-	-
125	-	-	-	-	-	-	337	49	377	70.5	401	121
150	-	-	-	-	-	-	-	-	441	76.5	471	122.5
200	-	-	-	-	-	-	-	-	-	-	544	207.5
