隔膜阀

G41F46-G45F46手动隔膜阀

G41F46-G45F46手动隔膜阀,压力材质:PN(MPa)0.6-1.0,介质:水、油、天然气、一般腐蚀性流体

产品概述

手动隔膜阀是一种特殊形工的具有截断功能的阀门，其启闭件由钢质瓣与软质材料（橡胶和氟塑料复合）制的隔膜组成并将阀体内腔与阀盖内腔隔开以达到截断管内介质之目的。

技术参数

设计规范:遵循GB 1239,　BS 5156标准。　
驱动方式:手动、气动（常开或常闭）、电动。
法兰连接隔膜阀
设计与制造符合中国国家标准
基本结构形式:堰式，直流式
公称压力PN0.6~1.0(Mpa)
公称能径DN15-400(mm)

基本型号

手动	G41J(堰式)	手动	G641J(往复式)
	G41F5(堰式)		G641F5(往复式)
	G45J(直流式)		G6B41F(常闭式)
	G45F5(直流式)		G6B41F5(常闭式)
电动	G9B41J(防爆式)	电动	G941J(普通型)
电动	G9B41F5(防爆式)	电动	G941F5(普通型)

设计制造

遵循规范	STANDARD
设计与制造	GB12239
结构长度	GB1221/JB1688
法兰尺寸	JB78/JB79(GB　HG　SH)
压力试验	GB/T13927
标签	GB12220
供货	GB/T12252

零件材料

序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳钢
序号	零件名称	Z	C	P	R	PL	RL
1	阀体、阀盖、阀瓣	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀杆	35	1Cr13	1Cr18Ni19Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里层	FEP（F46） PFA PCTFE（F3）
4	隔膜	FEP（F46）/CR（氟丁橡胶） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡胶）
5	阀杆螺母	ZCuAL10Fe3 ZCuAL10Fe3
6	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni9Ti	1Cr17Ni9Ti
7	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
8	手轮	HT200	HT200	WCC	WCC	WCC	WCC

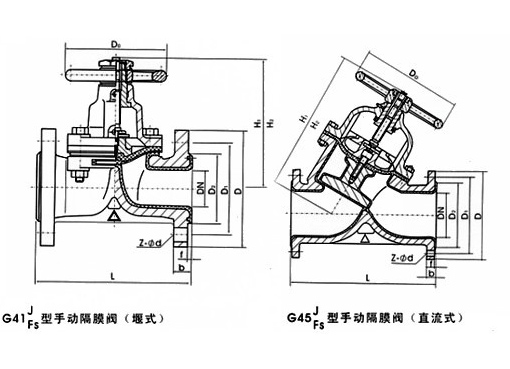

结构图片

G41F46-G45F46手动隔膜阀,压力材质:PN(MPa)0.6-1.0,介质:水、油、天然气、一般腐蚀性流体

外形尺寸

TD>65

型号	公称通径DN(mm)	尺寸（㎜）
型号	公称通径DN(mm)	L	D	D1	D0	Z-Φd	H	H1	H2	H3	重量 (㎏)
G41WJFS-610	15	125	95	65	120	4-Φ14	-	-	-	-	3.8
	20	135	105	75	120	4-Φ14	-	-	-	-	4.2
	25	145	115	85	120	4-Φ14	121	135	-	-	4.5
	32	160	1135	100	120	4-Φ18	132	150	-	-	7
	40	180	145	110	140	4-Φ18	156	176	-	-	9
	50	210	160	125	140	4-Φ18	169	195	-	-	12
	65	250	180	145	200	4-Φ18	202	236	-	-	18
	80	300	195	160	200	4-Φ18	216	256	-	-	24.5
	100	350	215	180	280	8-Φ18	270	322	-	-	38.5
	125	400	245	210	320	8-Φ18	338	406	-	-	60
	150	460	280	240	320	8-Φ23	384	464	-	-	82
G41WJFS-4	200	570	335	295	400	8-Φ23	518	638	-	-	149
	250	680	390	350	500	12-Φ23	598	734	-	-	240
	300	790	440	400	560	12-Φ23	698	778	-	-	350
	350	900	500	460	560	16-Φ23	723	883	-	-	392
	400	1000	565	515	640	16-Φ25	868	1078	-	-	585
G45WJFS-6	32	180	135	100	120	4-Φ18	-	-	-	-	7
	40	180	145	110	140	4-Φ18	-	-	203	216	8.5
	50	210	160	125	140	4-Φ18	-	-	213	229	14
	250	180	145	200	4-Φ18	-	-	248	268	18
	80	300	195	160	200	4-Φ18	-	-	281	305	30
	100	350	215	180	280	8-Φ18	-	-	332	362	43
	125	400	245	210	320	8-Φ18	-	-	-	-	67
	150	460	280	240	320	8-Φ23	-	-	450	496	80
	200	570	335	295	400	8-Φ23	-	-	594	654	150.2
	250	680	390	350	500	12-Φ23	-	-	695	771	238

声明：本文中所有文字、数据、图片均只适用于参考，手动隔膜阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
