隔膜阀

G41F全氟塑料隔膜阀

G41F全氟塑料隔膜阀,压力材质:PN(MPa)0.6-1.0,介质:空气及非腐蚀性气体等

产品概述

全氟塑料隔膜阀是一种特殊形式的具有截断功能的阀门，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔与阀盖内腔隔开以达到截断管内介质之目的。

性能规范

序号	零件名称	材质	序号	零件名称	材质
1	螺柱	不锈钢、铜	10	滚动轴承	单向推力轴承
2	指示灯	钢	11	螺母	不锈钢、铜
3	限位置	聚碳酸脂	12	螺栓	不锈钢、铜
4	手轮	ABS ABS	13	阀体	RPP ABS PVDF RPP ASB PVDF
5	压紧螺母	不锈钢、RPP	14	垫膜	橡胶
6	衬环	PP	15	隔膜片	F46 PVDF F46 PVDF
7	螺母	铸铁、钢、铜	16	铸	钢、不锈钢
8	阀杆	不锈铜、钢	17	阀瓣	铸铁、不锈钢
9	阀盖	RPP ABS PVDF	-	-	-

结构特点

1.适用于腐蚀介质的输送及截流、流量的调节，根据材质不同使用温度-14℃～100℃、-40℃～140℃。
2.过流部件彩RPP或PVDF注塑件组装而成，耐腐蚀性能优良，操作方便，体量轻，能代替不锈钢阀门。
3.密封件膜片采用F46或PFA制造，耐折次数≥1200次，耐腐蚀性能与F4相当。
4.采用螺杆升降结构，启闭力矩大，平稳性好。

安装使用

1.两端法兰与管路连接时，要均匀拧紧螺栓，防止法兰变形，造成泄漏。
2.顺时针方向旋手柄为关闭，反之开启。
3.根据指示器位置可判断开启程度。

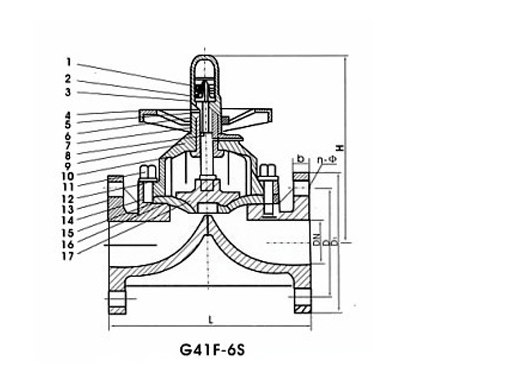

结构图片

G41F全氟塑料隔膜阀,压力材质:PN(MPa)0.6-1.0,介质:空气及非腐蚀性气体等

外形尺寸

公称通径 DN（mm）	尺寸（mm）							工作压力（Mpa）			工作温度（℃）			质量（㎏）
公称通径 DN（mm）	D1	D	L	b	H	n	φ	RPP	ASB	PVDF	RPP	ASB	PVDF	RPP	ASB	PVDF
15	95	65	125	14	125	4	14	0.6	0.6	0.5	100	90	120	0.8	0.8	1.2
20	105	75	135	20	130	4	14	0.6	0.6	0.5	100	90	120	0.9	0.9	1.6
25	115	85	145	20	145	4	14	0.6	0.6	0.5	100	90	120	1.0	1.0	1.8
32	135	100	200	20	170	4	18	0.6	0.6	0.5	100	90	120	0.3	0.3	2.4
40	145	110	180	20	190	4	18	0.6	0.6	0.5	100	90	120	0.8	1.8	3
50	200	125	210	18	215	4	18	0.6	0.6	0.4	100	90	120	2.5	2.6	3.9
65	180	145	250	22	280	4	18	0.6	0.6	0.4	100	90	120	5	5.1	7.8
80	195	200	300	25	300	4	18	0.6	0.6	0.3	100	90	120	6.1	6.2	8.9
100	215	180	350	25	340	8	18	0.6	0.6	0.3	100	90	120	9.7	9.9	15
125	245	210	400	30	420	8	18	0.4	0.4	0.2	100	90	120	13.5	13.8	21
150	280	240	460	30	480	8	23	0.4	0.4	0.2	100	90	120	25	25.5	37
200	335	295	570	35	625	8	23	0.4	0.4	0.2	100	90	120	36.5	37.2	56

声明：本文中所有文字、数据、图片均只适用于参考，全氟塑料隔膜阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
