隔膜阀

G41JW气动衬里隔膜阀

G41JW气动衬里隔膜阀,压力材质:PN(MPa)0.6-1.0-1.6,介质:水、油、天然气、一般腐蚀性流体

产品概述

气动衬里隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）,压力等级：PN0.6、1.0、1.6。

零件材料

阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁、碳钢
气缸:球墨铸铁
活塞:碳钢
阀杆:碳钢
手轮:铸铁

测试检验

衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN（Mpa）
阀体:PN×1.5
密封:PN×1.1

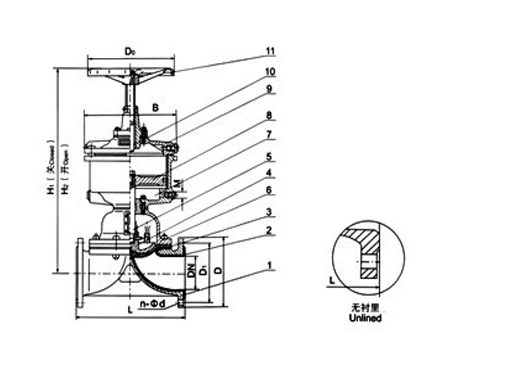

结构图片

G41JW气动衬里隔膜阀,压力材质:PN(MPa)0.6-1.0-1.6,介质:水、油、天然气、一般腐蚀性流体

外形尺寸

DN mm	公称压力 MPa	工作压力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	B	气源压力 MPa	气源接头 in	耗气量 cm3	质量
15	0.60．6	0.6	125	95	65	4-14	2	-	-	-	-	-	-	-	-
20			139	105	75	4-14	2	-	-	-	-	-	-	-	-
25			145	115	85	4-14	2	250	264	120	94	0.4	10×1	2.395×102	6．5
32			160	140	100	4-18	2	3025	328	140	120	0.4	12×1.25	6.082×102	-
40			180	150	110	4-18	3	306	328	140	120	0.4	12×1.25	6.082×102	-
50			210	165	125	4-18	3	379	405	160	185	0.4	12×1.25	1.235×102	25
65			250	185	145	4-18	3	467	502	240	245	0.5	16×1.5	3.725×103	31．5
80			300	200	160	4-18	3	483	523	240	245	0.5	16×1.5	3.725×103	62．5
100			350	220	180	8-18	3	565	617	280	330	0.5	20×1.5	9.458×103	93．5
125			400	250	210	8-18	3	664	732	320	380	0.5	20×1.5	1.409×104	114
150			460	285	240	8-22	3	750	830	320	470	0.5	20×1.5	2.868×104	164
200		0.4	570	340	295	8-22	4	930	1050	400	470	0.5	20×1.5	4.619×104	249
250		0.4	680	395	350	12-22	4	-

声明：本文中所有文字、数据、图片均只适用于参考，气动衬里隔膜阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
