隔膜阀

GM高真空隔膜阀

GM高真空隔膜阀,压力材质:PN10C-20C-40C,介质:空气及非腐蚀性气体等

产品概述

高真空隔膜阀是真空系统中，供切断或接通气流之用。基中，连接管焊接式更溴化锂制冷设备中的理想配件。适用温度：NBR -25~100℃ FKM? -30~150℃适用介质：空气及非腐蚀性气体适用范围：105~1.3×10-4 漏率：6.7×10-4

零件材料

阀体:碳钢、不锈钢
隔膜:丁晴橡胶、氟橡胶
阀杆:不锈钢

测试检验

衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN（Mpa）
阀体:PN×1.5
密封:PN×1.1

结构图片

GM高真空隔膜阀,压力材质:PN10C-20C-40C,介质:空气及非腐蚀性气体等

外形尺寸

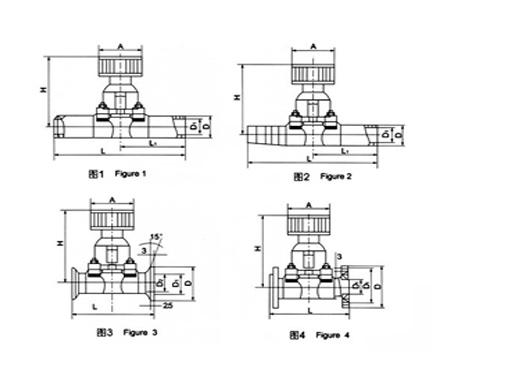

I型连接管焊接（图1）：

型号	DN	D	H	A	L	L1
GM-10C-H（I）	10	19	80	55	240	120
GM-25C-H（I）	25	32	105	80	240	120
GM-40C-H	40	45	133	100	240	120
GM-50C-H	50	57	157	100	240	120
GM-10D-H（I）	10	19	77．5	50	150	150
GM-25D-H（I）	25	32	105	60	75	75

II型连接管焊接（图2）：

型号	DN	D	H	A	L	L1
GM-10C-H（II）	10	19	80	55	195	120
GM-25C-H（II）	25	32	105	80	236	120
GM-10D-H（II）	10	19	77．5	50	150	75
GM-25D-H（II）	25	32	105	66	175	75

III型连接管焊接（图3）：

型号	DN	D	H	A	L	L1
GM-10C-KF	10	30	12．2	80	55	75
GM-25C-KF	25	40	26．2	105	80	120
GM-40C-KF	40	50	41．2	133	100	120

IIII型连接管焊接（图4）：

型号	DN	D	H	A	L	L1	n-Φc
GM-10C	10	46	36	80	55	75	4-Φ6
GM-25C	25	70	55	105	80	120	4-Φ7
GM-40C	40	100	80	133	100	150	4-Φ9
GM-50C	50	110	90	157	100	180	4-Φ9

声明：本文中所有文字、数据、图片均只适用于参考，高真空隔膜阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
