G41J衬胶堰式隔膜阀

G41J衬胶堰式隔膜阀,压力材质:PN(MPa)0.6-1.0-1.6,介质:水、油、天然气、一般腐蚀性流体

产品概述

衬胶堰式隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）压力等级：PN0.6、1.0、1.6

零件材料

阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁、碳钢
阀杆:碳钢、不锈钢
手轮:铸铁

测试检验

衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN（Mpa）
阀体:PN×1.5
密封:PN×1.1

结构特点

隔膜阀是一种特殊形式的截止阀；
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。

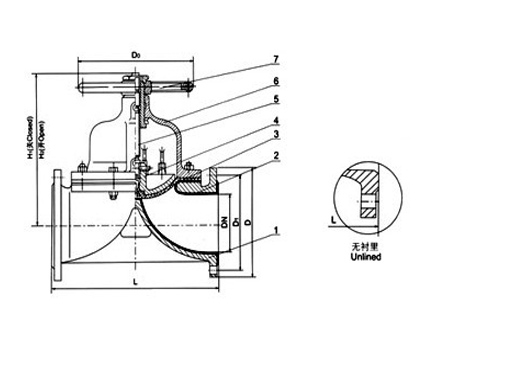

结构图片

G41J衬胶堰式隔膜阀,压力材质:PN(MPa)0.6-1.0-1.6,介质:水、油、天然气、一般腐蚀性流体

外形尺寸

公称通径 DN	公称压力 Mpa	工作压力 Mpa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	质量
15	1．5	1．0	125	95	65	4-14	2	105	116	120	4．5
20			135	105	75	4-14	2	117	128	120	4．5
25			145	115	85	4-14	2	121	135	120	5
32			160	140	100	4-18	2	132	150	120	7
40			180	150	110	4-18	3	156	176	140	9
50			210	165	125	4-18	3	169	195	140	12．5
65			250	185	145	4-18	3	200	236	200	19
80			300	200	160	4-18	3	216	256	200	25．5
100			350	220	180	8-18	3	270	322	280	40
125			400	250	210	8-18	3	315	380	320	62
150			460	285	240	8-22	3	378	458	320	80．5
200	0．6	0．4	570	340	295	8-22	4	518	638	400	146
250			680	395	350	12-22	4	583	720	500	240
300			790	445	400	12-22	4	698	778	500	334
350			900	505	460	16-22	4	723	883	500	371
400		0．25	1000	565	515	16-26	4	868	1078	640	584

声明：本文中所有文字、数据、图片均只适用于参考，衬胶堰式隔膜阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
