隔膜阀

产品中心隔膜阀

G41J衬胶隔膜阀

G41J衬胶隔膜阀,压力材质:PN(MPa)0.6-1.0-1.6,介质:水、油、天然气、一般腐蚀性流体

产品概述

衬胶隔膜阀专用于控制一般腐蚀性介质，可供各类管路或设备上作启闭及节流用。适用温度：≤85℃、≤100℃、≤120℃、≤150℃（按照衬里和隔膜材料）压力等级：磅（Lb）　125 150

零件材料

阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁、碳钢
阀杆:碳钢、不锈钢
手轮:铸铁

测试检验

衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN（Mpa）
阀体:PN×1.5
密封:PN×1.1

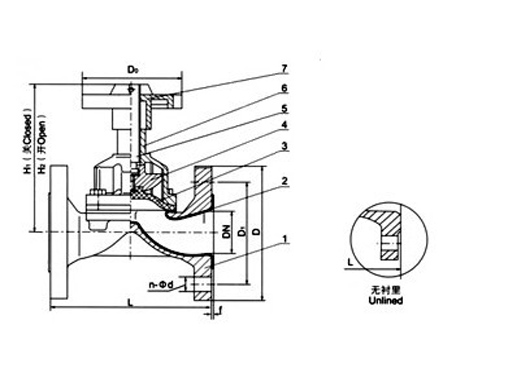

结构图片

G41J衬胶隔膜阀,压力材质:PN(MPa)0.6-1.0-1.6,介质:水、油、天然气、一般腐蚀性流体

外形尺寸

公称通径		公称压力	L mm	D mm/in	D1 mm/in	n-Φd in	F mm
DN	NPS	公称压力	L mm	D mm/in	D1 mm/in	n-Φd in	F mm
15	1/2	150	108/125	89/31/2	60.5/23/8	4-5/8	2
20	3/4		117/135	98/37/8	70/23/4	4-5/8	2
25	1		127/145	108/41/4	79.5/31/8	4-5/8	2
32	11/4		146/160	117/45/8	89/31/2	4-5/8	2
40	11/2		159/180	127/5	98.5/37/8	4-5/8	2
50	2		190/210	152/6	120.5/43/4	4-3/4	2
65	21/2		216/250	178/7	139.5/51/2	4-3/4	2
80	3		254/300	190/71/2	152.5/6	4-3/4	2
100	4		305/350	229/9	1901.5/71/2	4-3/4	2
125	5		356/400	254/10	216/81/2	8-7/8	2
150	6		406/460	279/11	241.5/91/2	8-7/8	2
200	8		521/570	343/131/2	298.5/113/4	8-7/8	2
250	10		635/680	406/16	362/141/4	12-1	2
300	12		749/790	483/19	432/17	12-1	2
350	14		787/900	533/21	476/183/4	12-11/8	2
400	16		914/1000	597/231/2	540/211/4	16-11/8	2

声明：本文中所有文字、数据、图片均只适用于参考，衬胶隔膜阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
