隔膜阀

G41F46衬氟隔膜阀

G41F46衬氟隔膜阀,压力材质:PN0.6MPa-PN1.0MPa,介质:气，水，油

产品概述

衬氟隔膜阀是一种特殊形式的、具有截断功能的阀门，其吝惜闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔与阀盖内腔隔开，以达到截断管内介质之目的。

结构特点

1.复合隔膜阀将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免；
2.利用FEP（Teflon)氟塑料与全成橡胶复合而成的隔膜的带有Teflon氟塑料衬里层的阀门，可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。
3.做为执行元件的膜片,由于频繁的启闭,易产生疲劳断裂,应视工况、介质的特性，进行定期更换。
4.氟塑料的防腐性能及推荐使用温度风“阀门及管路附件用氟塑料衬里性能表”。

基本型号

手动	G41F₃	直流式	G45F₃
	G41F₄₆		G45F₄₆
气动	Q641F₃	电动	Q941F₃
	Q641F₄₆		Q941F₄₆

零件材料

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低不锈钢耐酸铸钢
序号	零件名称	Z	C	P	R	P	R
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	35	1cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
4	隔膜	FEP(F46)/CR(氯丁橡胶)、PFA（可溶性F4）/FPDM（乙丙橡胶）
5	支架	WCB			CF8	CF8
6	阀杆螺母	ZCuAI10Fe3			ZCuAI10Fe3	ZCuAI10Fe3
7	紧固螺栓	35			1Cr17Ni2	1Cr18Ni9Ti
8	螺母	45			0Cr18Ni9	0Cr18Ni9
9	手轮	WCB			WCB	WCB

技术规范

设计标准	GB12239
结构长度	JB1688/GB12221
法兰标准	JB/T79-94
法兰标准	GB9113.1-26
检验试验	GB/T13927
驱动方式	手动、电动、气动、常闭型、常开型

设计规范

遵循GB/T 12239，BS 5156标准

驱动方式

手动衬氟隔膜阀、气动衬氟隔膜阀(常开或常闭)、电动衬氟隔膜阀

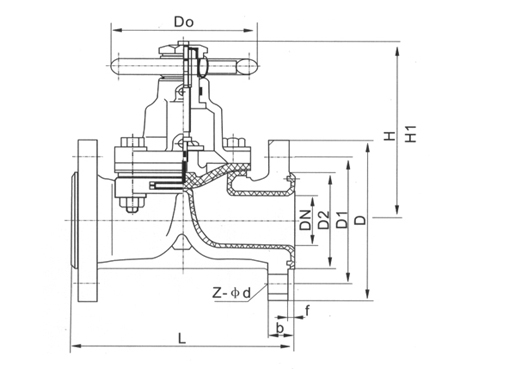

结构图片

G41F46衬氟隔膜阀,压力材质:PN0.6MPa-PN1.0MPa,介质:气，水，油

连接尺寸

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D₁	D₂	f	b	Z-Φd	d₀	H	H1	WT(kg)
DN(mm)	NPS(inch)	PN0.6MPa / PN1.0MPa
15	1/2	125	95	65	45	2	14	4-Φ14	100	105	110	3.5
20	3/4	135	105	75	55	2	16	4-Φ14	100	115	125	4
25	1	145	115	85	65	2	16	4-Φ14	120	120	135	5.5
32	1₁/4	160	135	100	78	2	18	4-Φ18	120	125	150	8
40	1₁/2	180	145	110	85	3	18	4-Φ18	140	135	175	11
50	2	210	160	125	100	3	20	4-Φ18	140	155	195	14
65	2₁/2	250	180	145	120	3	20	4-Φ18	200	170	200	23
80	3	300	195	160	135	3	22	4-Φ18	200	200	255	29
100	4	350	215	180	155	3	22	8-Φ18	280	270	325	46
125	5	400	245	210	185	3	24	8-Φ18	320	335	405	70
150	6	460	280	240	210	3	24	8-Φ23	320	370	450	95
200	8	570	335	295	265	3	26	8-Φ23	400	480	600	170
250	10	680	390	350	320	3	28	12-Φ23	500	545	620	270
300	12	790	435	395	362	4	24	12-Φ23	500	585	680	320
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-Φ14	120	110	115	4
20	3/4	150	105	75	55	2	16	4-Φ14	120	120	130	5
25	1	160	115	85	65	2	16	4-Φ14	140	125	140	6
32	11/4	180	135	100	78	2	18	4-Φ18	140	130	155	9
40	11/2	200	145	110	85	3	18	4-Φ18	160	140	180	12
50	2	230	160	125	100	3	20	4-Φ18	160	160	200	15
65	21/2	290	180	145	120	3	20	4-Φ18	200	175	205	24
80	3	310	195	160	135	3	22	8-Φ18	200	205	260	30
100	4	350	215	180	155	3	24	8-Φ18	280	275	330	48
125	5	400	245	210	185	3	26	8-Φ18	320	340	410	75
150	6	480	280	240	210	3	28	8-Φ23	320	375	460	105
200	8	600	335	295	265	3	30	12-Φ23	400	485	605	182
250	10	730	405	355	320	3	32	12-Φ25	500	550	625	295
300	12	850	460	410	375	4	34	12-Φ25	500	590	685	345

声明：本文中所有文字、数据、图片均只适用于参考，衬氟隔膜阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。
收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：
结构长度
连接形式
公称直径、全通径、缩径、管道尺寸
运用介质及温度、压力范围
实验、检验标准及其他要求
本场可根据客户特殊要求配置各类驱动装置。
如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
