闸阀

Z44TW明杆平行式双闸板闸阀

Z44TW明杆平行式双闸板闸阀,压力材质:PN10,介质:蒸汽、水、煤气、油品

产品概述

明杆平行式双闸板闸阀适用于介质为水、污水的管路上作闭路设备用，不允许作调节调节流量和排空使用。广泛适用于石油、化工、制药、电力等行业。Z44T在公称压力≤l.0MPa的蒸汽、水、油类等介质的管路上作启闭用。Z44W在公称压力≤l.0MPa的油品、煤气、煤气专用、高炉煤气、焦炉煤气、发生炉煤气、水煤气、油煤气、污煤气、液化气、天然气、瓦斯气体、洁净煤气类等介质的管路上作启闭用。

性能规范

型号	公称压力（MPa）	试验压力（MPa）		工作温度（℃）	适用介质
		强度（水）	密封（水）
Z44T-10	1.0	1.5	1.1	≤120	蒸汽、水
Z44W-10				≤100	油品、煤气

零件材料

零件名称	材料
零件名称	Z44T-10	Z44W-10
阀体、阀盖、阀轮	灰铸铁	灰铸铁
阀板	灰铸铁+黄钢	灰铸铁
阀杆	碳钢	碳钢
丁楔	铸钢	铸钢
阀杆螺母	青钢	青钢

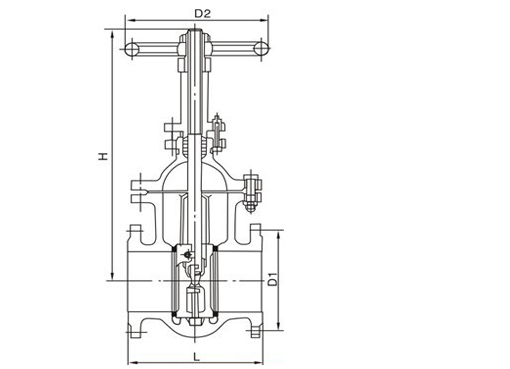

结构图片

Z44TW明杆平行式双闸板闸阀,压力材质:PN10,介质:蒸汽、水、煤气、油品

连接尺寸

型号	公称通径DN（mm）	尺寸								重量（kg）
型号	公称通径DN（mm）	L	D	D1	D2	b-f	Z-Φd	H	Do	重量（kg）
Z44T-10 Z44W-10 Z44H-10 Z44F-10	40	165	145	145	85	18-3	4-18	240	135	16.5
	50	178	160	160	100	20-3	4-18	260	180	20
	65	190	180	180	120	20-3	4-18	300	180	25.5
	80	203	195	195	135	22-3	4-18	345	200	31
	100	229	215	215	155	22-3	8-18	395	200	47
	125	254	245	245	185	24-3	8-18	478	240	64
	150	267	280	280	210	24-3	8-23	558	240	100
	200	330	335	335	265	26-3	8-23	720	320	144
	250	380	390	390	320	28-3	12-23	845	320
	300	420	440	440	368	28-4	12-23	990	400
	350	450	500	500	428	30-3	16-23	1100	400
	400	480	565	565	482	32-3	16-25	1200	500
	450	510	615	615	532	32-3	20-25	1300	500
	500	540	670	670	585	34-3	20-25	1500	500

声明：本文中所有文字、数据、图片均只适用于参考，明杆平行式双闸板闸阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。
收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：
结构长度
连接形式
公称直径、全通径、缩径、管道尺寸
运用介质及温度、压力范围
实验、检验标准及其他要求
本场可根据客户特殊要求配置各类驱动装置。
如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
