产品概述

      高温高压锻钢焊接式闸阀适用于公称压力PN16.0～32.0Mpa，工作温度≤540℃（其中P(57)170V工作温度为570℃）的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽酸性介质等。操作方式等。操作方式有：手动、齿轮传动、电动等。

产品标准

设计与制造:E101 JB/T3595 DL/T531
结构长度:E101 JB2766 GB/T15188.1
压力温度等级:E101   JB/T3595
试验与检验:E101

结构特点

1.设计制造按JB/T3395等标准，可与国产设备配套使用。
2.阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。
3.闸板和阀座的密封面采用司太立（stellite）钴基硬质合金扒焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好。
4.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
5.启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。

性能规范

零件材料

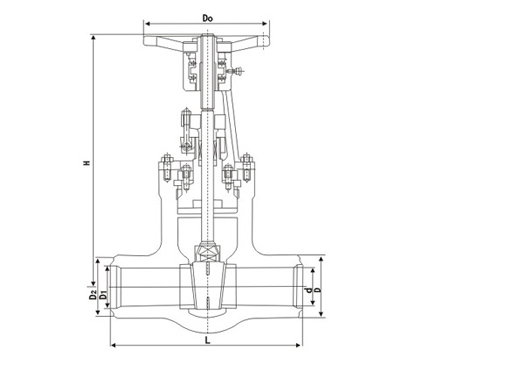

结构图片

连接尺寸

连接尺寸

声明：本文中所有文字、数据、图片均只适用于参考，高温高压锻钢焊接式闸阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

• 客户采购清单请传真或来电咨询。

• 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

• 具体商定：交货期、特殊要求等事宜。

订货须知

• 客户对产品有特殊要求，须在订货合同中提供以下说明：

• 结构长度

• 连接形式

• 公称直径、全通径、缩径、管道尺寸

• 运用介质及温度、压力范围

• 实验、检验标准及其他要求

• 本场可根据客户特殊要求配置各类驱动装置。

• 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
