Z940HY电动高温高压硬密封闸阀

Z940HY电动高温高压硬密封闸阀,压力材质:PN10.0～32.0MPa/C/P/R,介质:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等

产品概述

电动高温高压硬密封闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。

特点用途

1、结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠、操作轻便灵活
4、驱动方式分手动、电动、气动、齿轮传功，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。
5、广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

性能规范

试验压力
公称压力PN(MPa)	实验压力(MPa)
公称压力PN(MPa)	壳体	密封(液)	密封(气)	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4	6	4.4	0.6	4.4
6.4	9.6	7	0.6	7
10	15	11	0.6	11
16	24	18	0.6	18

适用范围

壳体材料	适用介质	适用温度(℃)
碳素钢(C型)	水、蒸汽、油品	≤425
	硝酸类	≤200
	醋酸类	≤200
	水、蒸汽、油品	≤550

零件材料

阀体、阀盖	阀板、阀座	阀杆	阀杆螺母	填料	手轮
碳素钢	优质碳钢+硬质合金或不锈钢	铬不锈钢	铝青铜	石墨石棉盘根	可锻铸铁
铬镍钛钢	不锈钢、不锈钢+硬质合金	铬镍钛不锈钢	铝青铜	浸聚四氟乙	可锻铸铁
铬镍钼钛钢	不锈钢、不锈钢+硬质合金	铬镍钼钛不锈钢	铝青铜	烯石棉盘根	可锻铸铁
铬钼钢	合金钢+硬质合金	铬钼铝钢	铝青铜	柔性石墨	可锻铸铁

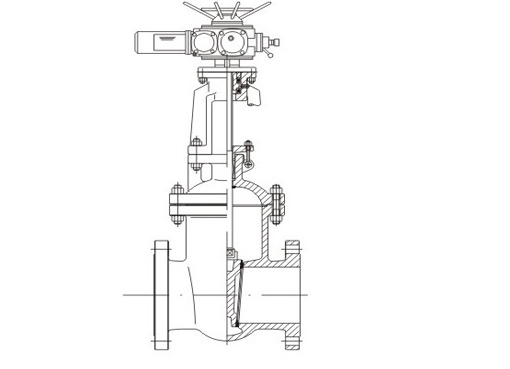

结构图片

Z940HY电动高温高压硬密封闸阀,压力材质:PN10.0～32.0MPa/C/P/R,介质:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等

连接尺寸

公称通径	主要外形尺寸和连接尺寸(mm)										电动装置	重量(kg)
	L	D	D1	D2	D6	b	z-d	f	f2	H	电动装置	重量(kg)
	Z940H	-64	Z940	Y-64P	Z940	Y-64R	Z940	W-64P	Z940	W-64R	Z940	Y-64I
	Z941Y	-64	Z941	Y-64P	Z941	Y-64R	Z941	W-64P	Z941	W-64R	Z941	Y-64I
50	250	175	135	105	88	26	4-23	3	4	667	DZW20	68
65	280	200	160	130	110	28	8-23	3	4	685	DZW20	72
80	310	210	170	140	121	30	8-23	3	4	748	DZW30	88
100	350	250	200	168	150	32	8-25	3	4.5	845	DZW30	117
150	450	340	280	240	204	88	8-34	3	4.5	1009	DZW45	314
200	550	405	345	300	260	44	12-34	3	4.5	1253	DZW60	432
250	650	470	400	345	313	48	12-41	3	4.5	1449	DZW60	595
300	750	530	460	412	361	54	16-41	4	4.5	1867	DZW90	721
350	850	595	525	475	422	60	16-41	4	5	1931	DZW120	863
400	950	670	585	525	474	66	16-48	4	5	2017	DZW180	1129
500	1150	800	705	640	576	70	20-54	4	5	2459	DZW 250	1493
公称通径	Z940H	-100	Z940	Y-100P	Z940	Y-100R	Z940	W-100P	Z940	W-100R	Z940	Y-100I
公称通径	Z941Y	-100	Z941	Y-100P	Z941	Y-100R	Z941	W-100P	Z941	W-100R	Z941	Y-100I
50	250	195	145	112	88	28	4-25	3	4	781	DZW20	78
65	280	220	170	138	110	32	8-25	3	4	830	DZW20	96
80	310	230	180	148	121	34	8-25	3	4	865	DZW30	126
100	350	265	210	172	150	38	8-30	3	4.5	1179	DZW30	134
150	450	350	290	250	204	46	12-34	3	4.5	1201	DZW60	352
200	550	430	360	312	260	54	12-41	3	4.5	1611	DZW60	484
250	650	500	430	382	313	60	12-41	3	4.5	1903	DZW90	608
300	750	585	500	442	364	70	16-48	4	4.5	2054	DZW120	757
350	850	655	560	498	422	76	16-54	4	5	2132	DZW180	994
400	950	715	620	558	474	80	16-54	4	5	2321	DZW 250	1269
公称通径	Z940H	-160	Z940	Y-160P	Z940	Y-160R	Z940	W-160P	Z940	W-160R	Z940	Y-160I
公称通径	Z941Y	-160	Z941	Y-160P	Z941	Y-160R	Z941	W-160P	Z941	W-160R	Z941	Y-160I
50	300	215	165	132	88	36	8-25	3	4	905	DZW20	101
65	340	245	190	152	110	44	8-30	3	4	968	DZW20	137
80	390	260	205	168	121	46	8-30	3	4	978	DZW30	167
100	450	300	240	200	150	48	8-34	3	4.5	1043	DZW30	211
125	525	355	285	238	176	60	8-41	3	4.5	1248	DZW60	424
150	600	390	318	270	204	66	12-41	3	4.5	1394	DZW90	588
200	750	480	400	345	250	78	12-48	3	4.5	1621	DZW120	839
