SZ45TW暗杆单闸板地埋式闸阀

SZ45TW暗杆单闸板地埋式闸阀,压力材质:PN10,介质:蒸汽、水、煤气、油品

产品概述

暗杆单闸板地埋式闸阀适用于介质为水、污水的管路上作闭路设备用，不允许作调节调节流量和排空使用。广泛适用于石油、化工、制药、电力等行业。SZ45T在公称压力≤l.0MPa的蒸汽、水、油类等介质的管路上作启闭用。SZ45W在公称压力≤l.0MPa的油品、煤气、煤气专用、高炉煤气、焦炉煤气、发生炉煤气、水煤气、油煤气、污煤气、液化气、天然气、瓦斯气体、洁净煤气类等介质的管路上作启闭用。

性能规范

零件名称	材　料
零件名称	SZ45T-10	SZ45W-10
阀体、阀盖	灰铸铁	灰铸铁
闸　板	灰铸铁＋黄铜	灰铸铁
阀　杆	碳钢(铜)	碳钢(铜)
阀杆螺母	青铜（球铁）	青铜（球铁）

零件材料

型号	公称压力（MPa）	试验压力		适用温度（℃）	适用介质
		强度（水）（MPa）	密封（水）（MPa）
SZ45T-10	1.0	1.5	1.1	≤100	蒸气、水、
SZ45W-10				≤100	油品

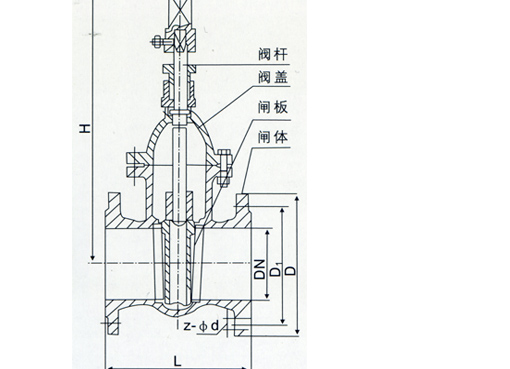

结构图片

SZ45TW暗杆单闸板地埋式闸阀,压力材质:PN10,介质:蒸汽、水、煤气、油品

连接尺寸

型号	公称通径 DN(㎜)	尺寸									重量（㎏）
型号	公称通径 DN(㎜)	L	D	D1	D2	b-f	z-d	A	K	H	重量（㎏）
SZ45T/W-10	40	165	145	110	85	18-3	4-18	65	32	300	10
	50	178	160	125	100	20-3	4-18	65	32	355	16
	65	190	180	145	120	20-3	4-18	65	32	360	21
	80	203	195	160	135	22-3	4-18	65	32	400	28
	100	229	215	180	155	22-3	8-18	65	32	428	34
	125	254	245	210	185	24-3	8-18	65	32	513	47
	150	267	280	240	210	24-3	8-23	65	32	565	66
	200	330	335	295	265	26-3	8-23	65	32	660	100
	250	380	390	350	320	28-3	12-23	65	32	907	170
	300	420	440	400	368	28-4	12-23	70	48	920	230
	350	450	500	460	428	30-4	16-23	70	48	1036	290
	400	480	565	515	482	32-4	16-25	70	48	1177	410
	450	510	615	565	532	32-4	20-25	70	48	1246	620
	500	540	670	620	585	34-4	20-25	70	48	1395	712
	600	600	780	725	685	36-5	20-30	70	48	1590	1000
SDZ45T-10 (加大法兰)	80	210	211	168	125	22-3	4-18	65	32	442	29
	100	229	230	195	152	22-3	4-18	65	32	520	38
	125	254	263	220	177	24-3	6-18	65	32	594	50
	150	280	290	247	204	24-3	6-18	65	32	656	68
	200	300	335	295	256	26-3	8-23	65	32	749	110

声明：本文中所有文字、数据、图片均只适用于参考，暗杆单闸板地埋式闸阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。
收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：
结构长度
连接形式
公称直径、全通径、缩径、管道尺寸
运用介质及温度、压力范围
实验、检验标准及其他要求
本场可根据客户特殊要求配置各类驱动装置。
如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
