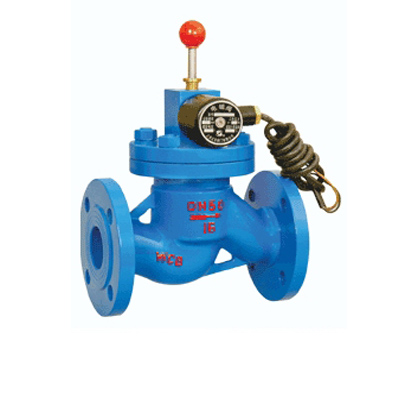

产品概述

      专用煤气电磁阀船舶重工、石油化工、电力装备、工业炉窑、锅炉、燃气管网、燃气处理厂、加气站、燃气泄漏报警系统、安全保护系统、消防报警系统，广泛用于城市或工厂易燃易爆介质管网安全保护，当发现事故隐患时快速切断，及时制止恶性事故发生。

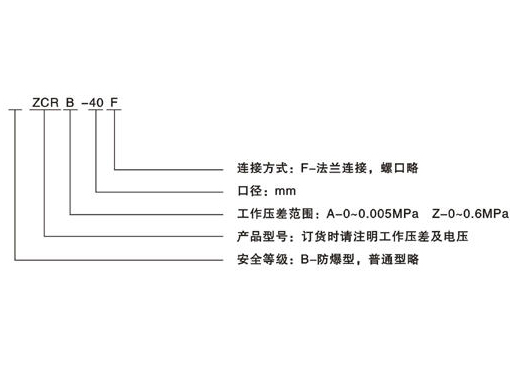

型号规格

产品特点

    ZCR系列是新型的燃气管道工程的安全配套装置，主要应用如下：
1、与可燃气体泄漏监测仪器相接。当仪器检测到可燃气体泄漏时，自动快速关闭主供气体阀门，切断燃气的供给，及时制止恶性事故的发生。
2、与热力设备的极限温度（或压力）安全控制器相连接。当设备内检测点的温度或压力超过设定的极限数值时，自动快速关闭供气阀门，停止燃料的供给。
3、与高层建筑的中央消防报警系统相连接。当大厦发生危情时，自动切断大厦内的燃气供应，防止燃气爆炸的发生。
4、在城市或工厂的燃气供应管网内设置ZCR燃气紧急切断阀，可在中央控制室内集中控制，远距离遥控，紧急关闭事故现场的管线供应。

技术参数

原理结构：直动活塞型、先导活塞型
控制方式：常开时不通电；通电关闭，可手动打开
关闭速度：≤1秒
公称压力：1.0MPA
流体范围①：煤气、天然气、液化气、沼气、等气体或燃油
流体温度：-15~60℃
防爆等级： dⅡBT4
标准电压：AC220V、DC24V (其它可特制)
电气连接：三芯防爆电缆引线
阀体材质：铸铝、铸钢

安装结构

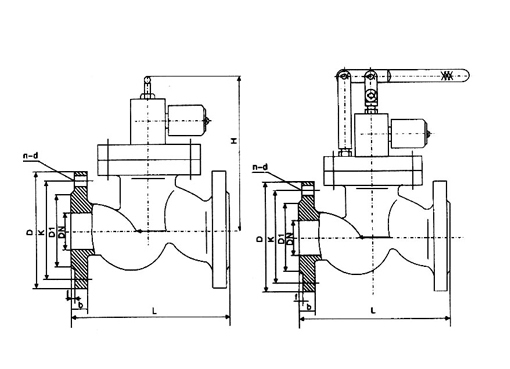

外形尺寸

内陆螺纹连接尺寸

外形尺寸

安装须知

1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置(如图一)。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。
5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀阀。
6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。
7、普通型不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。

使用保养

1、建议使用单位派专人负责使用保养。
2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时，应将内部及零件拭净并用压缩空气吹净储存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。

订货须知

1、订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。

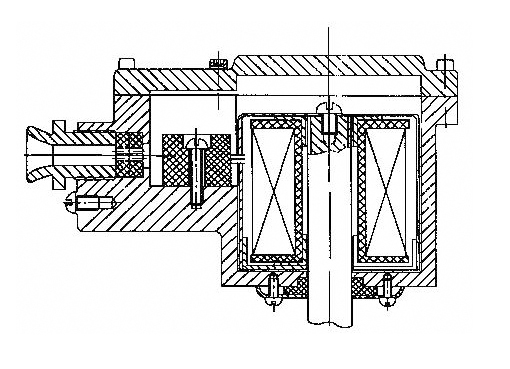

3、阀门的开通时间达12小时以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。（防爆型结构如下面图）

故障排除

声明：本文中所有文字、数据、图片均只适用于参考，专用煤气电磁阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

• 客户采购清单请传真或来电咨询。

• 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

• 具体商定：交货期、特殊要求等事宜。

订货须知

• 客户对产品有特殊要求，须在订货合同中提供以下说明：

• 结构长度

• 连接形式

• 公称直径、全通径、缩径、管道尺寸

• 运用介质及温度、压力范围

• 实验、检验标准及其他要求

• 本场可根据客户特殊要求配置各类驱动装置。

• 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
