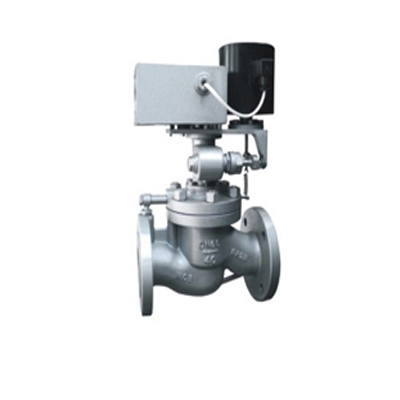

产品概述

      蒸汽高温电磁阀是先导直动型的电磁阀，广泛用于水、轻油、重油、非腐蚀性气体及蒸汽等各种流体介质，如电站抽气管道疏水系统和蒸发器的排气系统中，主要用于对管道中的介质进行二位通断和远程控制。

产品特点

      蒸汽高温电磁阀在阀门开启和关闭过程中，介质始终没有通过电磁头，因此，阀门在使用过程中，介质特征对电磁头的工作没有影响，所以此阀具有耐高温、耐低温等功能。

技数参数

工作原理

    电磁阀根据通电时呈开启或关闭不同，可分为常开式和常闭式。
    常闭电磁阀工作原理是：在未通电时，电磁阀呈关闭状态。当电磁线圈通电后，在电磁力的作用下动铁芯与静铁芯吸合，动铁芯向上移动，通过驱动头转轴，带动阀杆克服弹簧力上移，使阀杆密封面与副阀座脱离，副阀打开。阀杯上腔介质通过副阀流向阀门出口，阀杯上腔的介质压力会不断下降，通过压力差把阀杯向上托起，阀门主阀打开，阀门开启。当线圈断电后，电磁力消失，动铁芯在弹簧力作用下向下移动，通过驱动头转轴，带动阀杆向下移动，使阀杆密封面紧压在副阀座上达到密封，副阀关闭。介质通过阀杯平衡孔流向阀杯上腔，阀杯上腔介质压力上升，推动阀杯下移，主阀关闭，阀门关闭。常开型与此相反

安装结构

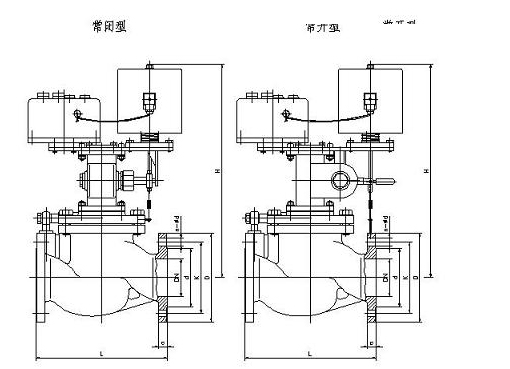

外形尺寸

安装须知

1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置(如图一)。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。
5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀阀。
6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。
7、普通型不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。

使用保养

1、建议使用单位派专人负责使用保养。
2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时，应将内部及零件拭净并用压缩空气吹净储存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。

订货须知

1、订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。

3、阀门的开通时间达12小时以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。（防爆型结构如下面图）

故障排除

声明：本文中所有文字、数据、图片均只适用于参考，蒸汽高温电磁阀性能参数、结构尺寸参数、价格等详情，请联系我们。
