产品概述

      零压启动蒸汽电磁阀石化电力、燃气燃油、吹灰除尘、分析测量仪器、造船业、消防设备、暖通空调、环保设备、清洗设备、喷灌系统、机器制造、食品工业等自动化控制。

产品特点

中外结合 欧洲工艺 进口膜片 耐温耐压
锻造阀体 小巧精美 价格实惠 应用广泛
中外结合 欧洲工艺 进口膜片 耐温耐压
锻造阀体 小巧精美 价格实惠 应用广泛

技术参数

原理结构：直动膜片型
控制方式①：常闭式、常开式
接口形式：螺纹式、法兰式
流体范围②：水、气、煤气、天然气等
流体温度：C2组：-10~+80℃；C3组：-10~120℃
阀体材质：黄铜（略）、304不锈钢
膜片材料：NBR、（特制VITON、硅橡胶）
标准电压：AC220V、AC110V、DC24V、DC12V (其它可特制)
电气连接：接线盒（3个接线端子）；金属壳为2芯引线焊接式
防护等级：IP65
线圈选择③：普通型（A塑封、金属壳）；防爆型（隔爆型、A浇封型）

安装结构

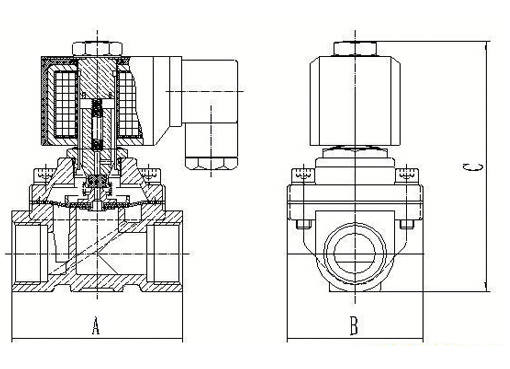

外形尺寸

注解：
①常开式请在型号规格后加-K， 常闭式略；
②流体若含杂质电磁阀前方应安装过滤阀（滤网≥60目），且无凝固或结晶现象；
③线圈选择：防爆型请在型号后加-E（常开式无隔爆型）,普通型略，防爆等级： ExmⅠ/ⅡT4(浇封型)、dⅡBT4(隔爆型)；
④选型时若选法兰连接，请紧随型号规格后加F表示，选普通塑封线圈和浇封型防爆请紧随型号规格或F后面加A表示。

安装须知

1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。

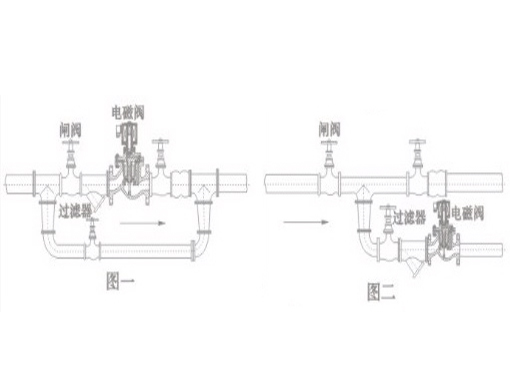

3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置(如图一)。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。
5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀阀。
6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。
7、普通型不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。

使用保养

1、建议使用单位派专人负责使用保养。
2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时，应将内部及零件拭净并用压缩空气吹净储存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。

订货须知

1、订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。

3、阀门的开通时间达12小时以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。（防爆型结构如下面图）
