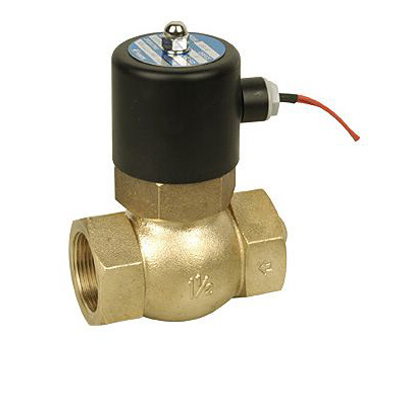

产品概述

      黄铜蒸汽电磁阀用于管路中对介质二位式通断切换的自动控制。

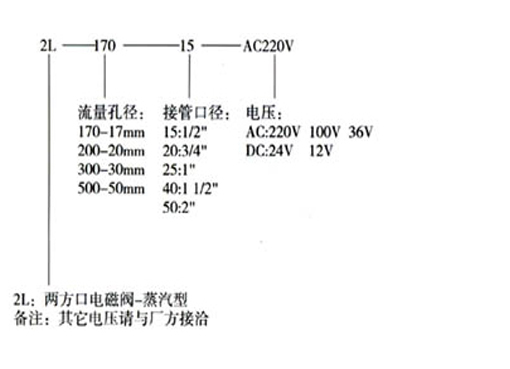

型号规格

产品特性

1.先导活塞式顶针结构，低功耗。
2.密封件寿命长。
3.宜用于一定压力的管路或较大压力场合，可靠性高，工作时间长。
4.使用介质：蒸汽，热水，高温油，空气等。
5.流体温度： -20~+200℃
6.工作压力： 0~1.6MPa
7.阀体材质： 黄铜
8.连接尺寸： 1/2”,3/4”,1”,1 1/4”,1 1/2”,2”.
9.通径（mm）：DN 15，20，25，32，40，50
10.常规电压：DC:12V，24V ; AC:220V,110V,（特殊电压可定制）
11.线圈类型：Y42H（高温型）,35VA(AC), 30W(DC),IP65,100%ED

部件材料

阀 体： 黄铜
密封件： PTEE(聚四氟乙烯)
活塞主件：黄铜或不锈钢。 活动，
固定铁芯：不锈钢 1J117
活 塞： 不锈钢SS304 隔磁管座，
管子：不锈钢SS304

技术参数

安装结构

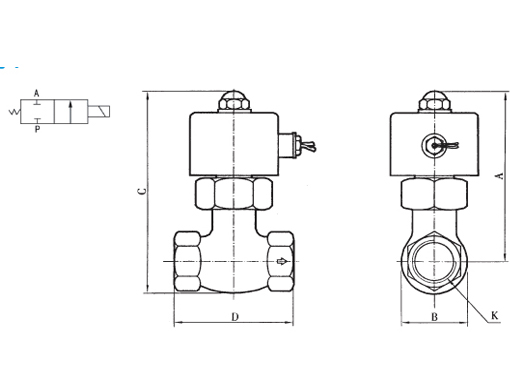

外形尺寸

安装须知

1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置(如图一)。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。
5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀阀。
6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。
7、普通型不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。

使用保养

1、建议使用单位派专人负责使用保养。
2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时，应将内部及零件拭净并用压缩空气吹净储存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。

订货须知

1、订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。

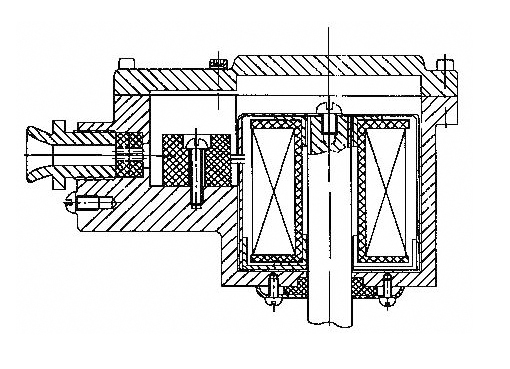

3、阀门的开通时间达12小时以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。（防爆型结构如下面图）

故障排除

声明：本文中所有文字、数据、图片均只适用于参考，黄铜蒸汽电磁阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

• 客户采购清单请传真或来电咨询。

• 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

• 具体商定：交货期、特殊要求等事宜。

订货须知

• 客户对产品有特殊要求，须在订货合同中提供以下说明：

• 结构长度

• 连接形式

• 公称直径、全通径、缩径、管道尺寸

• 运用介质及温度、压力范围

• 实验、检验标准及其他要求

• 本场可根据客户特殊要求配置各类驱动装置。

• 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
