产品概述

      化工电磁阀石油、煤气、化工、医药等行业

产品特点

浮动阀芯 诱导启闭 专利技术 密封性好
动作灵敏 安全可靠 材质独特 无垢无锈

工作原理

    电磁阀的电磁线圈通电时，动铁芯被吸合，带动阀杆上移，弹簧同时被压缩，使阀杆与阀芯中孔（先导孔）分离，阀芯上腔的流体瞬间从中孔缷压，缷压后阀芯在上下腔压差的作用下快速向上浮起，电磁阀开启。电磁阀的线圈断电时，阀杆在弹簧力的作用下关闭阀芯中孔，并推动阀芯向下移，封住流体出口，电磁阀关闭。

技术参数

阀体材质： ABS、PDDA、F4
工作介质：化学流体
控制方式：常闭式
公称通径：DN15——DN80
介质温度：≤60℃
公称压力：1.0 1.6Mpa
工作压差：0.01---1.0Mpa
电源：AC220V DC24V
额定流量系数：4—70Kv
额定功率：22---42VA
泄露量：0ml/min

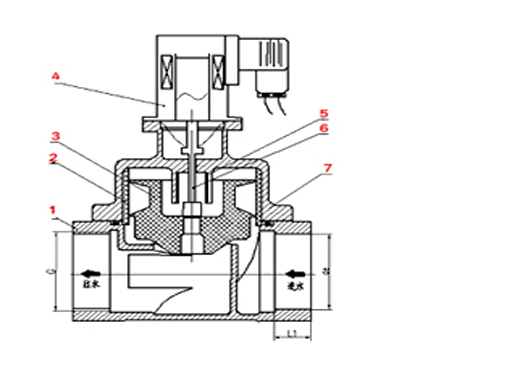

安装结构

1.阀体 2.大衬套 3.阀芯 4.线圈 5.小衬套 6.阀杆 7.阀帽

外形尺寸

安装须知

1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置(如图一)。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。
5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀阀。
6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。
7、普通型不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。

使用保养

1、建议使用单位派专人负责使用保养。
2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时，应将内部及零件拭净并用压缩空气吹净储存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。

订货须知

1、订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。

3、阀门的开通时间达12小时以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。（防爆型结构如下面图）
