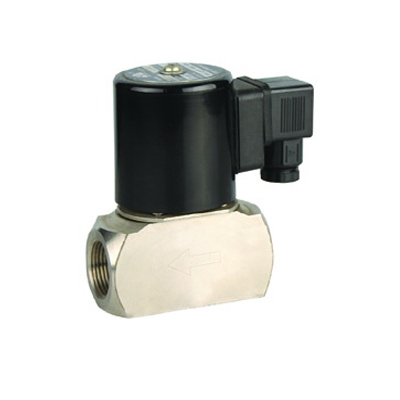

产品概述

      无压差空气电磁阀选用于以水或液体为工作介质，可自动控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故对工作介质的清洁度大大减低，具有启闭迅速，可靠性高等优点。

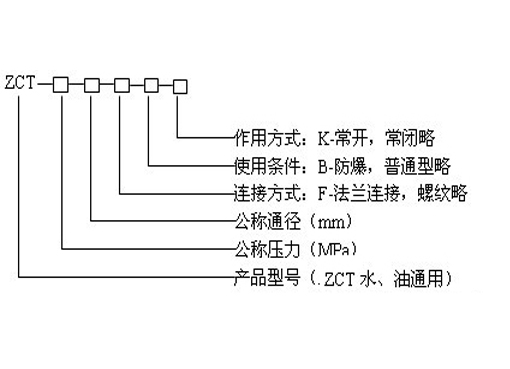

型号规格

工作原理

    本阀为二次开阀的先导式电磁阀，其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。 常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封闭。

    当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。

    当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭状态。

技术参数

工作介质	水、粘度≤4°E油及其它非腐蚀性液体
介质温度°C	≤60
公称压力（Mpa）	1.0
工作压差（Mpa）	0.05～1.0							0.1～1.0						0.15～1.0
电源电压	AC200V，其余规格可作特殊订货（36V、12V、24V）
流量系数（Kv）	按JB/T7352-94规定
泄漏量（ml/min）	按JB/T7352-94.F规定
公称通径（mm）	10	15	20	25	32	40	50		65	80	100	125	150		200	250	300
功耗(VA)	17								30

安装结构

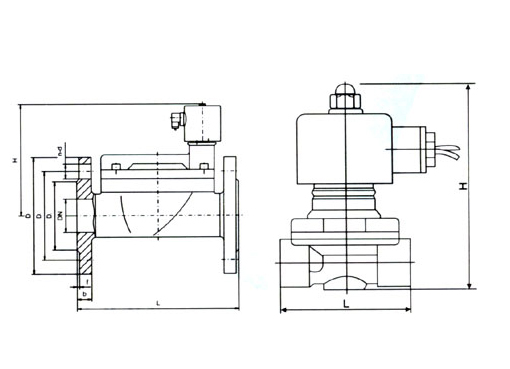

外形尺寸

公称通径 DN	内螺纹连接					法兰连接
	外形尺寸		内螺纹	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	112	80	1/2
20	119	80	3/4
25	130	90	1	130	60	115	85	65	16	3	4-Φ14
32	137	140	11/4	137	180	140	100	76	18	3	4-Φ18
40	152	156	11/2	152	200	150	110	84	18	3	4-Φ18
50	164	180	2	164	230	165	125	99	20	3	4-Φ18
65				222	290	185	145	118	20	3	4-Φ18
80				253	310	200	160	132	22	3	8-Φ18
100				260	350	220	180	156	24	3	8-Φ18
125				315	400	250	210	184	26	3	8-Φ18
150				350	480	285	240	211	26	3	8-Φ22
200				390	600	340	295	266	26	3	8-Φ22
250				430	730	395	350	319	28	3	12-Φ22
300				480	850	445	400	370	28	4	12-Φ22

安装须知

1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。

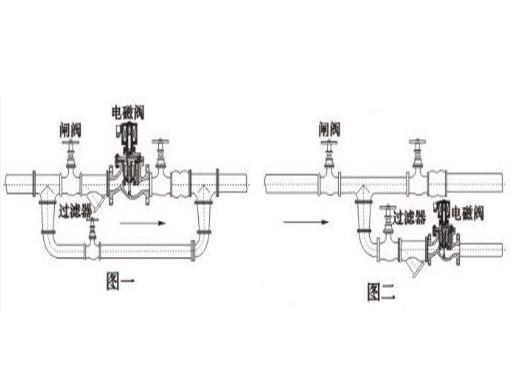

3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置(如图一)。

4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀阀。

6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

7、普通型不能在爆炸危险场合使用。

8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。

9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表，以便观察管道压力。

使用保养

1、建议使用单位派专人负责使用保养。

2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。

4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。

5、电磁阀从管路上卸下不用时，应将内部及零件拭净并用压缩空气吹净储存。

6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。

7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。

订货须知

1、订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。

2、电磁阀正常工作时的电压为220	+22	V，如超过此范围，请订货时注明电压波动量。其它规格电源电压可做特殊订货。
	-15

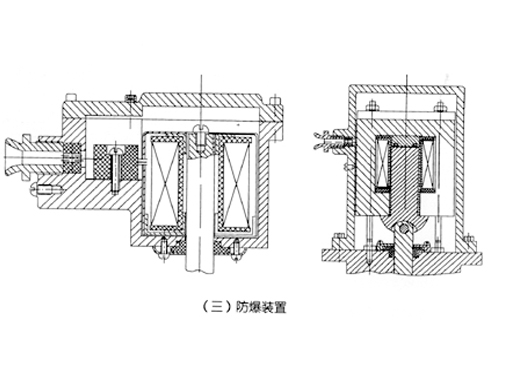

3、阀门的开通时间达12小时以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。（防爆型结构如下面图）

故障排除

故  障	原  因	排除方法
接通电源	电源电压太低	调整电压至使用范围内
电磁阀打不开	线圈烧毁	更换线圈
	介质压力过低	增大管道介质压力
关闭电源	介质压力过高	减小管道介质压力
阀关不住或关闭不佳	膜片损坏或有异物卡住	更换新膜片清除异物
	膜片上方塔簧偏斜	重新定位安装

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
