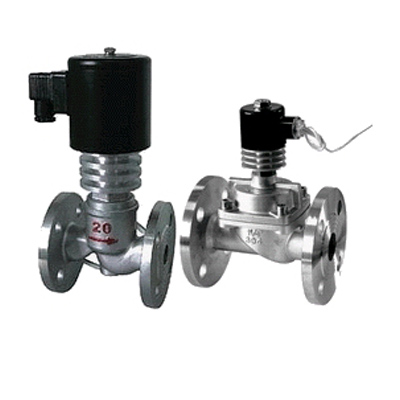

产品概述

      油高温电磁阀系电力操纵的常闭型先导式高温电磁阀，适用于蒸汽管路中的自控制系统中。

产品特点

耐高温：密封材料采用耐高温材料，线圈部分采用耐高温电工材料，外围增设散热机构。

耐腐蚀：主要部件阀塞、阀体等采用不锈钢和铜合金制成，防腐性能好。

耐磨损：选材合理，阀塞与阀间巧妙地利用流体润滑作用，减少磨损。

技术参数

公称通径	20	25	32	40	50	65
公称压力(Mpa)	1.6
工作压差(Mpa)	0.04~1.6
工作介质	蒸汽、油(高温气体、液体)
介质温度(℃)	-40~350
环境温度(℃)	-40~60
环境温度(℃)	95±3
额定电压(V)	Ac220
功率(VA)	45
绝缘等级	H级
工作频率	连续
额定流量系数(KV)	5.4	9	15	18	28	40
泄露量(ml/min)	1.5		3	30	45	60

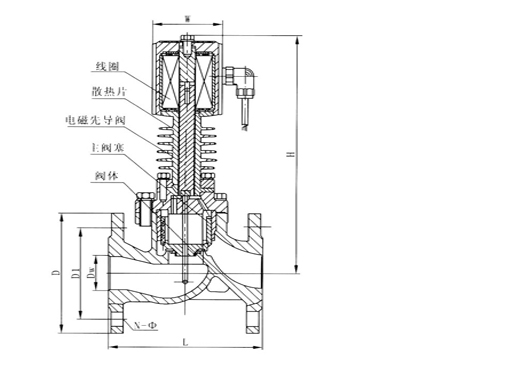

安装结构

外形尺寸

DN	L	H	D	D1	D2	b	f	n-d
10	115	148	90	60	41	14	2	4-φ14
15	115	148	95	65	46	14	2	4-φ14
20	115	148	105	75	56	16	2	4-φ14
25	125	148	115	85	65	16	3	4-φ14
32	150	182	140	100	76	18	3	4-φ18
40	160	182	150	110	84	18	3	4-φ18
50	190	192	160	125	99	20	3	4-φ18

安装须知

1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。

3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置(如图一)。

4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀阀。

6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

7、普通型不能在爆炸危险场合使用。

8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。

9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表，以便观察管道压力。

使用保养

1、建议使用单位派专人负责使用保养。

2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。

4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。

5、电磁阀从管路上卸下不用时，应将内部及零件拭净并用压缩空气吹净储存。

6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。

7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。

订货须知

1、订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。

2、电磁阀正常工作时的电压为220	+22	V，如超过此范围，请订货时注明电压波动量。其它规格电源电压可做特殊订货。
	-15

3、阀门的开通时间达12小时以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。（防爆型结构如下面图）

故障排除

故  障	原  因	排除方法
接通电源	电源电压太低	调整电压至使用范围内
电磁阀打不开	线圈烧毁	更换线圈
	介质压力过低	增大管道介质压力
关闭电源	介质压力过高	减小管道介质压力
阀关不住或关闭不佳	膜片损坏或有异物卡住	更换新膜片清除异物
	膜片上方塔簧偏斜	重新定位安装

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
