产品概述

      丝口电磁阀是工业过程自动化控制系统用的执行器，可广泛地应用纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理和科研部门以及浴室、食堂、空调等人们日常生活设施中。

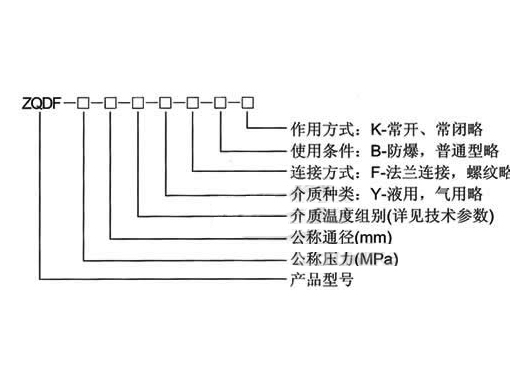

型号规格

产品特点

1、本阀为分步动作直接作用式电磁阀，在接受电控信号后能自动开启或关闭。

2、电磁部分、密封件全采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。

3、结构简单、紧凑、融合了直动式和先导间接式电磁阀的优点，在低压或压差为零情况下也能可靠工作。

4、选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损，提高寿命。

5、绝大部分零件用不锈钢或铸造不锈钢制成，防腐蚀性良好。

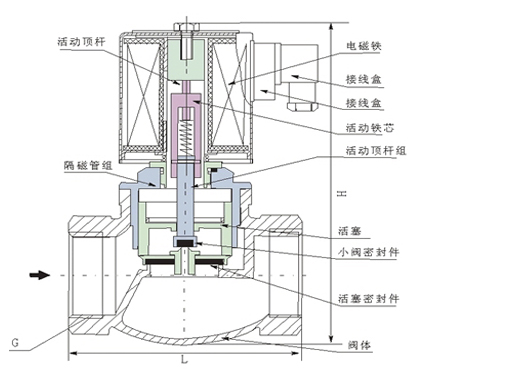

结构原理

    本阀为分步动作直接先导式电磁阀，可根据断电时所处开、关状态的不同，可分为常闭式电磁阀和常开式电磁阀。

    常闭电磁阀，线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，衔铁带动主阀阀杯，并利用压差而使主阀阀杯开启，介质流通。线圈断电后，电磁力消失，衔铁因自重下落复位。同时依靠介质压力，主副阀得以紧密关闭。

    常开电磁阀，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯推动主阀阀杯下，压紧主阀阀座，阀门关闭。线圈断电时，电磁吸力为零，副阀阀塞和动铁芯由于弹簧作用向上提起，副阀打开，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，利用压差把主阀阀杯推起，主阀打开，介质流通。

技术参数

操作方法			常闭	通电打开、断电关闭
			常开	通电关闭、断电打开（型号后加“K”表示）
参数↓型号→			ZQDF-1·ZQDF-2
介质温度			1型：≤60℃·2型：≤220℃
使用介质		1型	水、柴油、汽油、煤油、空气、真空、煤气天然气等液体或气体
		2型	蒸汽、热水、热油、热空气等高温液体或气体
通径（mm）			15		20		25	32	40	50
连接尺寸（G）			1/2		3/4		1	11/4	11/2	2
压力（Mpa）			0~1.6
功率			AC：40W、DC：45W
电压偏差			允许波动±10
材料	阀体		不锈钢
	密封		丁晴像胶NBR·氟像胶FKM·聚四氟乙烯PTFE
环境温度			-20~60℃
连接方式			内螺纹
电气连接			接线盒电缆插座，接线方式详见68页图三所示，防护等级IP65
使用电压			AC220V  50Hz/60Hz、DC:24V    其余根据要求
特殊选配			BZQDF防爆电磁阀			ZQDF-X信号反馈			ZQDF-S手动功能
			防爆等级：ExmI/IIT4(浇封型)、dIIBT4、dIICT5(含氢气）			反馈电磁阀启闭状态及介质流动情况的开关信号			手动开启、关闭节省旁通
安装提示			优先采用线圈竖直向上，亦可根据需要安装
备注			DN32~50完全打开或关闭，至少需要0.05Mpa压差

安装结构

外形尺寸

DN	G	L	H1	H2
10	G1/2	90	26	128.5
15	G3/8	90	26	130.5
20	G3/4	93	31	157.5
25	G1	108	35	158
32	G1 1/3	120	45	173.5
40	G1 1/2	140	56	176.5
50	G2	162	64	192.5

安装须知

1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。

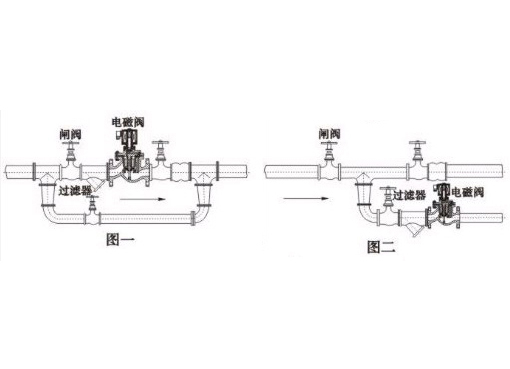

3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置(如图一)。

4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀阀。

6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

7、普通型不能在爆炸危险场合使用。

8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。

9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表，以便观察管道压力。

使用保养

1、建议使用单位派专人负责使用保养。

2、电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。

4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。

5、电磁阀从管路上卸下不用时，应将内部及零件拭净并用压缩空气吹净储存。

6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。

7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。

订货须知

1、订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。

2、电磁阀正常工作时的电压为220	+22	V，如超过此范围，请订货时注明电压波动量。其它规格电源电压可做特殊订货。
	-15

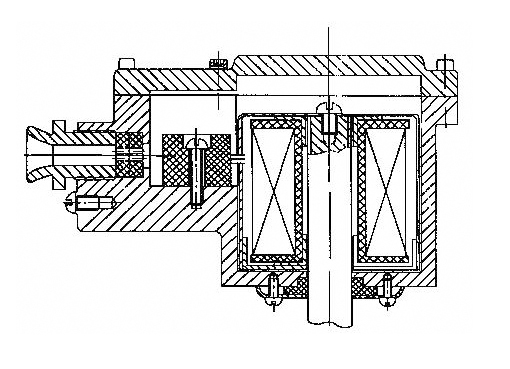

3、阀门的开通时间达12小时以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。（防爆型结构如下面图）

故障排除

故  障	原  因	排除方法
接通电源	电源电压太低	调整电压至使用范围内
电磁阀打不开	线圈烧毁	更换线圈
	介质压力过低	增大管道介质压力
关闭电源	介质压力过高	减小管道介质压力
阀关不住或关闭不佳	膜片损坏或有异物卡住	更换新膜片清除异物
	膜片上方塔簧偏斜	重新定位安装
