BJ45W_夹套保温直流式截止阀_保温阀_温州瑞蝶阀门有限公司

保温阀

BJ45W夹套保温直流式截止阀

BJ45W夹套保温直流式截止阀,压力材质:PN2.5MPa～6.4MPa,介质:高粘度介质，如尿素、硝酸类、醋酸类介质等

产品概述

夹套保温直流式截止阀适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。

性能规范

型号	公称压力	试验压力(MPa)		工作温度	适用介质	工作蒸汽压力（Mpa）
型号	Mpa	壳体	密封（水）	（℃）	适用介质	工作蒸汽压力（Mpa）
BJ45W-16P	1.6	2.4	1.8	≤350	硝酸类	≤1.0
BJ45W-25P	2.5	3.75	2.75
BJ45W-40P	4.0	6.0	4.4
BJ45W-16RL	1.6	2.4	1.8		醋酸类/尿素类
BJ45W-25RL	2.5	3.75	2.75
BJ45W-40RL	4.0	6.0	4.4

零件材料

零件名称	阀体、阀盖	阀关瓣	垫片
BJ45W-25P/40P/64P	304、CF8	304+硬质合金	聚四氟乙烯
BJ45W-25P/40P/64P	316、316L	316、316L+硬质合金	聚四氟乙烯

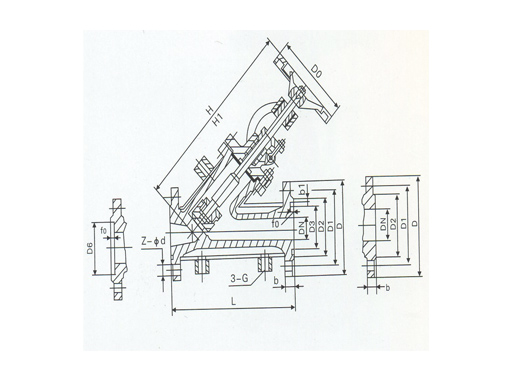

结构图片

BJ45W夹套保温直流式截止阀,压力材质:PN2.5MPa～6.4MPa,介质:高粘度介质，如尿素、硝酸类、醋酸类介质等

连接尺寸

DN	L	D	D1	D2	D3	3-G	Z-φD	H	H1	DO
15	170	105	75	55	35	3/8	4-φ14	250	262	120
20	190	115	85	65	42	3/8	4-φ14	292	308	140
25	210	135	100	78	50	3/8	4-φ18	340	375	160
32	230	145	110	85	60	1/2	4-φ18	338	375	160
40	260	160	125	100	72	1/2	4-φ18	360	386	160
50	300	180	145	120	94	1/2	4-φ18	410	450	240
65	340	195	160	135	105	1/2	4-φ18	440	485	240
80	380	230	190	160	128	1/2	4-φ23	540	600	280
100	430	270	220	188	154	1/2	4-φ25	560	625	320
125	490	300	250	218	182	1/2	4-φ25	625	737	360
150	550	330	280	248	212	1/2	4-φ25	720	790	360

声明：本文中所有文字、数据、图片均只适用于参考，夹套保温直流式截止阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
