A46F先导式安全泄压阀

A46F先导式安全泄压阀,压力材质:PN16C/25/40/64/100,介质:水、油品、气、蒸汽

产品概述

先导式安全泄压阀是一种新颖结构的安全阀。主要用于石油天然气、化工、电力、冶金和城市燃气等领域，是受压设备、容器或管路上的最佳超压保护装置。其主要优点是变弹簧直接作用为导阀间接作用，提高了动作的灵敏度，而且主阀采用套筒活塞式，双重密封阀座结构，动作精度高、重复性好、回座快、不泄漏、能带高背压排放、工作等命长、工作稳定可靠，它还可在线调校，反复启跳排放后，仍然能自动回座，关闭严密，操作维护方便。

主要参数

产品名称：先导式安全泄压阀
产品型号：
公称通径：DN10～DN600、¹/2″～25″
公称压力：PN1.0～32MPa 美标：150Lb～2500Lb
适用温度：≤-196℃～580℃
设计制造：GB/T12243、APl 520
法兰连接：JB/T79

整定压力

公称压力	A46F、A46H、A46W、A46Y-16/25/40/64/100整定压力(MPa)
1.6	>0.1-0.16	>0.16-0.25	>0.25-0.4	>0.4-0.6	>0.6-0.8	>0.8-1.0	>1.0-1.3	>1.3-1.6
2.5	>1.3-1.6	>1.6-2.0	>2.0-2.5	"	"	"	"	"
4.0	>1.3-1.6	>1.6--2.0	>2.0-2.5	>2.5-3.2	>3.2-4.0	"	"	"
6.4	>2.5-3.2	>3.2-4.0	>4.0-5.0	>5.0-6.4	"	"	"	"
10.0	>3.2-4.0	>4.0-5.0	>5.0-6.4	>6.4-8.0	>8.0-10.0	"	"	"
16.0	>8.0-10.0	>10-13	>13-16	"	"	"	"	"
32.0	>13-16	>16-19	>19-22	>22-25	>25-29	>29-32	"	"

零件材料

NO	零件名	A46F、A46H、A46W、A46Y-16/25/40/64/100 C 材料	A46F、A46H、A46W、A46Y-16/25/40/64/100 P 材料	A46F、A46H、A46W、A46Y-16/25/40/64/100 R材料
1	阀体	WCB	ZG1Cr18Ni9Ti	CF8M
2	阀座	2Cr13	1Cr18Ni9Ti	316
3	调节圈	ZG2Cr13	ZG1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
4	反冲盘	ZG2Cr13	ZG1Cr18Ni9Ti	316
5	阀瓣	2Cr13	1Cr18Ni9Ti	316
6	导向套	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
7	阀盖	ZG230-450	ZG230-450	ZG230-450
8	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
9	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	扳手	ZG200-400	ZG200-400	ZG200-400
11	调整螺杆	45	2Cr13	2Cr13
12	保护	ZG200-400	ZG200-400	316
	密封面材料	堆焊Co基硬质合金

结构图片

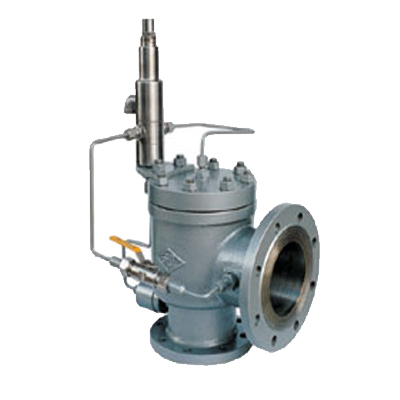

A46F先导式安全泄压阀,压力材质:PN16C/25/40/64/100,介质:水、油品、气、蒸汽

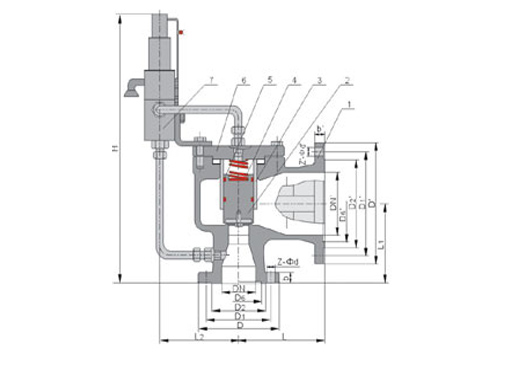

连接尺寸

型号	公称通径	do	L	L1	L2	H	DN	D	D1	D2	D6	b	Z-d	D	D1	D2	D6	b	Z-d
A46F-16Y	25	15	110	95	150	365	32	115	85	65	"	16	4-14	140	100	78	"	18	4-18
	32	20	115	100	150	375	40	140	100	78	"	18	4-18	150	110	85	"	18	4-18
	40	25	120	110	160	390	50	150	110	85	"	18	4-18	165	125	100	"	20	4-18
	50	32	135	120	160	410	65	165	125	100	"	20	4-18	185	145	120	"	20	4-18
	65	40	160	140	175	435	80	185	145	120	"	20	4-18	200	160	135	"	20	8-18
	80	50	170	135	175	451	100	200	160	135	"	20	8-18	220	180	155	"	22	8-18
	100	65	195	175	195	500	125	220	180	155	"	22	8-18	250	210	185	"	24	8-18
	125	80	210	190	220	526	150	250	210	185	"	22	8-18	285	240	210	"	24	8-23
	150	100	255	230	265	623	175	285	240	210	"	24	8-23	315	270	240	"	26	8-23
	200	125	300	260	300	690	250	340	295	265	"	26	12-23	405	355	320	"	30	12-26
A46F-25Y	25	15	110	95	150	365	32	115	85	65	"	16	4-14	140	100	78	"	18	4-18
	32	20	115	100	150	375	40	140	100	78	"	18	4-18	150	110	85	"	18	4-18
	40	25	120	110	160	390	50	150	110	85	"	18	4-18	165	125	100	"	20	4-18
	50	32	135	120	160	410	65	165	125	100	"	20	4-18	185	145	120	"	20	4-18
	65	40	160	140	175	435	80	185	145	120	"	22	8-18	200	160	135	"	20	8-18
	80	50	170	135	175	451	100	200	160	135	"	22	8-18	220	180	155	"	22	8-18
	100	65	195	175	195	500	125	230	190	160	"	24	8-23	250	210	185	"	22	8-18
	125	80	210	190	220	526	150	270	220	188	"	28	8-26	285	240	210	"	24	8-23
	150	100	255	230	265	623	175	300	250	218	"	30	8-26	310	270	240	"	26	8-23
	200	125	300	260	300	690	250	360	310	278	"	34	12-26	405	355	320	"	30	12-26
A46F-40Y	25	15	110	95	150	365	32	115	85	65	58	16	4-14	140	100	78	"	18	4-18
	32	20	115	100	150	375	40	140	100	78	66	18	4-18	150	110	85	"	18	4-18
	40	25	120	110	160	390	50	150	110	85	76	18	4-18	165	125	100	"	20	4-18
	50	32	135	120	160	410	65	165	125	100	88	20	4-18	185	145	120	"	20	4-18
	65	40	160	140	175	435	80	185	145	120	110	22	8-18	200	160	135	"	20	8-18
	80	50	170	135	175	451	100	200	160	135	121	22	8-18	220	180	155	"	22	8-18
	100	65	195	175	195	500	125	235	190	160	150	24	8-23	250	210	185	"	22	8-18
	125	80	210	190	220	526	150	270	220	188	176	28	8-26	285	240	210	"	24	8-23
	150	100	255	230	265	623	175	300	250	218	204	30	8-26	310	270	240	"	26	8-23
	200	125	300	260	300	690	250	375	320	282	260	38	12-30	405	355	320	"	30	12-26
A46F-64Y	25	15	110	100	160	365	32	140	100	78	58	22	4-18	140	100	78	66	18	4-18
	32	20	130	110	160	375	40	155	110	82	66	24	4-23	150	110	85	76	18	4-18
	40	25	130	120	170	445	50	170	125	95	76	24	4-23	165	125	100	88	20	4-18
	50	32	135	130	195	460	65	180	135	105	88	26	4-23	185	145	120	110	22	8-18
	65	40	175	160	225	495	80	205	160	130	110	28	8-23	200	160	135	121	22	8-18
	80	50	175	160	225	525	100	215	170	140	121	30	8-23	235	190	160	150	24	8-23
	100	65	195	195	245	565	125	250	200	168	150	32	8-26	270	220	188	176	28	8-25
	150	100	280	265	265	610	200	345	280	240	204	38	8-34	375	320	282	260	38	12-30
	200	125	300	295	300	680	250	405	345	300	260	44	12-34	450	385	345	313	42	12-34
A46F-100Y	25	15	110	100	160	365	32	140	100	78	58	24	4-18	140	100	78	66	18	4-18
	32	20	130	110	160	375	40	155	110	82	66	24	4-23	150	110	85	76	18	4-18
	40	25	130	120	170	445	50	170	125	95	76	26	4-23	165	125	100	88	20	4-18
	50	32	135	130	195	460	65	195	145	112	88	28	4-26	185	145	120	110	22	8-18
	65	40	175	160	225	495	80	220	170	138	110	32	8-26	200	160	135	121	22	8-18
	80	50	175	160	225	525	100	230	180	148	121	34	8-26	235	190	160	150	24	8-23
	100	65	195	195	245	565	125	265	210	172	150	38	8-30	270	220	188	176	28	8-25
	150	100	280	265	265	610	200	355	290	250	204	46	12-34	375	320	282	260	38	12-30
	200	125	300	295	300	680	250	430	360	312	260	54	12-41	450	385	345	313	42	12-34
