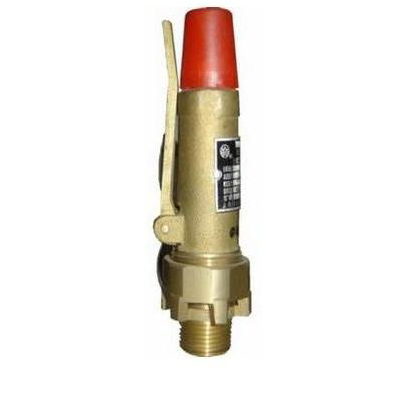

AK28W-X2弹簧式全启式安全阀

AK28W-X2弹簧式全启式安全阀,压力材质:PN16T,介质:水、油品、气、蒸汽

产品概述

弹簧式全启式安全阀适用于公称压力PN1.6MPa，工作温度≤120℃，介质为空气的空气压缩机，压力容器，工业设备和管道上，作为防止超压的一种保险装置。

产品口径

DN15-DN25 ( 1/2″～1″)
整定压力可根据客户要求调整(依据标准GB12243-2005)
用途:适用于各类螺杆式压缩机

技术指标

公称压力PN	1.6
密封试验压力	0.1~0.2 >0.2 ~0.3 >0.3 ~ 0.7
密封试验压力	>0.7 ~ 1.0 >1.0~1.3 >1.3~1.6
使用介质	空气
使用温度°C	≤200
开启高度ｈ	≥1／4do

零件材料

零件名称	材料
阀座、阀体、阀瓣、顶盘、	铜合金
弹簧盘、锁紧螺母	铜合金
弹簧	50Cr VA
调节螺丝	A3

连接尺寸

公称通径	R	do	H	H1	L	D	重量
DN	Kg	do	H	H1	L	D	重量
15	1/2”	13.5	138	12.5	30	45	0.5
20	3/4”	13.5	138	12.5	30	45	0.7
25	1”	18	180	17	36	56	1
32	11/4”	18	175	26		60	2.5
40	11/2”	21	175	27		78	3.7

声明：本文中所有文字、数据、图片均只适用于参考，弹簧式全启式安全阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
