安全阀

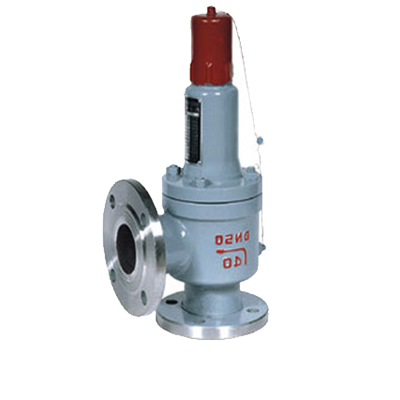

AH42F气体安全回流阀

AH42F气体安全回流阀,压力材质:PN16C/25,介质:水、油品、气、蒸汽

产品概述

气体安全回流阀适用于工作温度在-40~80℃的液化石油气的液相出口管上，当进出口压差0.5Mpa时液化石油气能自动回流入罐。

主要参数

产品名称：气体安全回流阀
产品型号：
公称通径：DN10～DN600、¹/2″～25″
公称压力：PN1.0～32MPa 美标：150Lb～2500Lb
适用温度：≤-196℃～580℃
设计制造：GB/T12243、APl 520
法兰连接：JB/T79

整定压力

公称压力	AH42F-16/25/40/64/100整定压力(MPa)
1.6	>0.1-0.16	>0.16-0.25	>0.25-0.4	>0.4-0.6	>0.6-0.8	>0.8-1.0	>1.0-1.3	>1.3-1.6
2.5	>1.3-1.6	>1.6-2.0	>2.0-2.5	"	"	"	"	"
4.0	>1.3-1.6	>1.6--2.0	>2.0-2.5	>2.5-3.2	>3.2-4.0	"	"	"
6.4	>2.5-3.2	>3.2-4.0	>4.0-5.0	>5.0-6.4	"	"	"	"
10.0	>3.2-4.0	>4.0-5.0	>5.0-6.4	>6.4-8.0	>8.0-10.0	"	"	"
16.0	>8.0-10.0	>10-13	>13-16	"	"	"	"	"
32.0	>13-16	>16-19	>19-22	>22-25	>25-29	>29-32	"	"

零件材料

NO	零件名	AH42F-16/25/40/64/100 C 材料	AH42F-16/25/40/64/100 P 材料	AH42F-16/25/40/64/100 R材料
1	阀体	WCB	ZG1Cr18Ni9Ti	CF8M
2	阀座	2Cr13	1Cr18Ni9Ti	316
3	调节圈	ZG2Cr13	ZG1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
4	反冲盘	ZG2Cr13	ZG1Cr18Ni9Ti	316
5	阀瓣	2Cr13	1Cr18Ni9Ti	316
6	导向套	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
7	阀盖	ZG230-450	ZG230-450	ZG230-450
8	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
9	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	扳手	ZG200-400	ZG200-400	ZG200-400
11	调整螺杆	45	2Cr13	2Cr13
12	保护	ZG200-400	ZG200-400	316
	密封面材料	堆焊Co基硬质合金

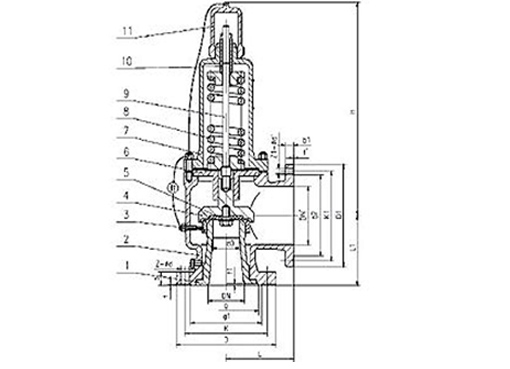

结构图片

AH42F气体安全回流阀,压力材质:PN16C/25,介质:水、油品、气、蒸汽

连接尺寸

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-d	DN’	D1	K1	g2	b1	f’	Z1-d1	L	L1	≈H
AH42F-16C AH42F-16P AH42F-16R	20	15	105	75	/	55	16	2	/	4-14	25	115	85	65	16	2	4-14	110	95	378
	25	16	115	85	/	65	16	2	/	4-14	32	140	100	78	18	2	4-18	110	95	378
	32	20	140	100	/	78	18	2	/	4-18	40	150	110	85	18	3	4-18	115	100	378
	40	25	150	110	/	85	18	3	/	4-18	50	165	125	100	20	3	4-18	120	110	406
	50	32	165	125	/	100	20	3	/	4-18	65	185	145	120	20	3	4-18	135	120	450
	65	40	185	145	/	120	20	3	/	4-18	80	200	160	135	20	3	8-18	160	140	520
	80	50	200	160	/	135	20	3	/	8-18	100	220	180	155	22	3	8-18	170	135	525
	100	65	220	180	/	155	22	3	/	8-18	125	250	210	185	22	3	8-18	195	175	690
	125	80	250	210	/	185	22	3	/	8-18	150	285	240	210	24	3	8-23	210	190	780
	150	100	285	240	/	210	24	3	/	8-23	175	310	270	240	26	3	8-23	255	230	838
	200	125	340	295	/	265	26	3	/	12-23	250	405	355	320	30	3	12-26	300	260	992
	250	150	405	355	/	320	30	3	/	12-26	300	460	410	375	30	4	12-26	350	320	1266
	300	220	460	410	/	375	30	4	/	12-26	400	580	525	485	36	4	16-30	370	350	1283
	350	250	520	470	/	435	34	4	/	16-26	500	715	650	608	44	4	20-34	500	450	1520
	400	280	580	525	/	485	36	4	/	16-30	500	715	650	608	44	4	20-34	500	450	1530
AH42F-25 AH42F-25P AH42F-25R	20	15	105	75	/	55	16	2	/	4-14	25	115	85	65	16	2	4-14	110	95	378
	25	16	115	85	/	65	16	2	/	4-14	32	140	100	78	18	2	4-18	110	95	378
	32	20	140	100	/	78	18	2	/	4-18	40	150	110	85	18	3	4-18	115	100	378
	40	25	150	110	/	85	18	3	/	4-18	50	165	125	100	20	3	4-18	120	110	406
	50	32	165	125	/	100	20	3	/	4-18	65	185	145	120	20	3	4-18	135	120	450
	65	40	185	145	/	120	22	3	/	8-18	80	200	160	135	20	3	8-18	160	140	520
	80	50	200	160	/	135	22	3	/	8-18	100	220	180	155	22	3	8-18	170	135	525
	100	65	230	190	/	160	24	3	/	8-23	125	250	210	185	22	3	8-18	195	175	690
	125	80	270	220	/	188	28	3	/	8-26	150	285	240	210	24	3	8-23	210	190	780
	150	100	300	250		218	30	3		8-26	175	310	270	240	26	3	8-23	255	230	838
	200	125	360	310	/	278	34	3	/	12-26	250	405	355	320	30	3	12-26	300	260	992
	250	150	425	370	/	332	36	3	/	12-30	300	460	410	375	30	4	12-26	350	320	1266
	300	220	485	430	/	390	40	4	/	16-30	400	580	525	485	36	4	16-30	370	350	1283
AH42F-40 AH42F-40P AH42F-40R	20	15	105	25	51	55	16	2	4	4-14	25	115	85	65	16	2	4-14	110	95	378
	25	16	115	85	58	65	16	2	4	4-14	32	140	100	78	18	2	4-18	110	95	378
	32	20	140	100	66	78	18	2	4	4-18	40	150	110	85	18	3	4-18	115	100	378
	40	25	150	110	76	85	18	3	4	4-18	50	165	125	100	20	3	4-18	120	110	406
	50	32	165	125	88	100	20	3	4	4-18	65	185	145	120	20	3	4-18	135	120	450
	65	40	185	145	110	120	22	3	4	8-18	80	200	160	135	20	3	8-18	160	140	520
	80	50	200	160	121	135	22	3	4	8-18	100	220	180	155	22	3	8-18	170	135	525
	100	65	235	190	150	160	24	3	4.5	8-23	125	250	210	185	22	3	8-18	195	175	690
	125	80	270	220	176	188	28	3	4.5	8-26	150	285	240	210	24	3	8-23	210	190	780
	150	100	300	250	204	218	30	3	4.5	8-26	175	310	270	240	26	3	8-23	255	230	838
	200	125	375	320	260	282	38	3	4.5	12-30	250	405	355	320	30	3	12-26	300	260	992
	250	150	450	385	313	345	42	3	4.5	12-34	300	460	410	375	30	4	12-26	350	320	1266

声明：本文中所有文字、数据、图片均只适用于参考，气体安全回流阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
