安全阀

YFA41-2-4C美标法兰安全阀

YFA41-2-4C美标法兰安全阀,压力材质:PN16C/25/40,介质:水、油品、气、蒸汽

产品概述

美标法兰安全阀主要用于石油、天然气、化工、电力、城市燃气等领域，作为超压保护装置，具有动作精度高，重复性好，回座准确，操作维护方便。

主要参数

产品名称：美标法兰安全阀
产品型号：
公称通径：DN10～DN600、¹/2″～25″
公称压力：PN1.0～32MPa 美标：150Lb～2500Lb
适用温度：≤-196℃～580℃
设计制造：GB/T12243、APl 520
法兰连接：JB/T79

整定压力

公称压力	900系列-16/25/40/64/100整定压力(MPa)
1.6	>0.1-0.16	>0.16-0.25	>0.25-0.4	>0.4-0.6	>0.6-0.8	>0.8-1.0	>1.0-1.3	>1.3-1.6
2.5	>1.3-1.6	>1.6-2.0	>2.0-2.5	"	"	"	"	"
4.0	>1.3-1.6	>1.6--2.0	>2.0-2.5	>2.5-3.2	>3.2-4.0	"	"	"
6.4	>2.5-3.2	>3.2-4.0	>4.0-5.0	>5.0-6.4	"	"	"	"
10.0	>3.2-4.0	>4.0-5.0	>5.0-6.4	>6.4-8.0	>8.0-10.0	"	"	"
16.0	>8.0-10.0	>10-13	>13-16	"	"	"	"	"
32.0	>13-16	>16-19	>19-22	>22-25	>25-29	>29-32	"	"

零件材料

NO	零件名	900系列-16/25/40/64/100 C 材料	900系列-16/25/40/64/100 P 材料	900系列-16/25/40/64/100 R材料
1	阀体	WCB	ZG1Cr18Ni9Ti	CF8M
2	阀座	2Cr13	1Cr18Ni9Ti	316
3	调节圈	ZG2Cr13	ZG1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
4	反冲盘	ZG2Cr13	ZG1Cr18Ni9Ti	316
5	阀瓣	2Cr13	1Cr18Ni9Ti	316
6	导向套	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
7	阀盖	ZG230-450	ZG230-450	ZG230-450
8	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
9	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	扳手	ZG200-400	ZG200-400	ZG200-400
11	调整螺杆	45	2Cr13	2Cr13
12	保护	ZG200-400	ZG200-400	316
	密封面材料	堆焊Co基硬质合金

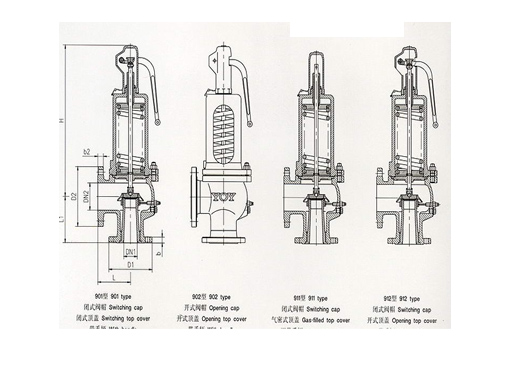

结构图片

YFA41-2-4C美标法兰安全阀,压力材质:PN16C/25/40,介质:水、油品、气、蒸汽

连接尺寸

901,902,911,912型安全阀
DN1×DN2		20×32	25×40	32×50	40×65	50×80	65×100	80×125	100×150	125×200	150×250
D1	PN16	105	115	140	150	165	185	200	220	250	285
D1	PN40	105	115	140	150	165	185	200	235	220	300
D2	PN16	140	150	165	185	200	220	250	285	340	405
b1		20	20	20	21	22	24	26	28	31	34
b2		19	19	20	20	20	20	22	22	27	29
L		85	100	110	115	120	140	160	180	200	220
L1		95	105	115	140	150	170	195	220	250	285
H		270	280	330	3950	435	545	610	690	845	890
排水孔(带螺塞,不锈钢结构为特别设计)		G¹/4"					G³/8"

921，922，923，924型安全阀
DN		20	25	32	40	50	65	80	100
D	PN16/PN40	105	115	140	150	165	185	200	220/235
b	铸钢/不锈钢阀体	18	18	18	18	20	22	24	24
L		95	100	105	115	125	145	155	175
H		260	270	285	290	290	340	400	450

941,942,943型安全阀
DN	15	20	25	25
GE	¹/2"	³/4"	1"	1"
GA	³/4"	1"	1¹/4"	1¹/2"
b	15	16	18	18
L	50	50	50	50
L1	53	55	58	58
H	260	260	260	260

961,962,963型安全阀 951,952,953型安全阀
DN	15	20	25
GE	¹/2"	³/4"	1"
GA	(¹/2"1)	(¹/2"2)	1"
b	15	16	18
L	42	42	50
L1	34	34	34
H(最大)	187	187	187

声明：本文中所有文字、数据、图片均只适用于参考，美标法兰安全阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
