安全阀

TFA48SH高温高压安全阀

TFA48SH高温高压安全阀,压力材质:PN16C/25/40/64,介质:水、油品、气、蒸汽

产品概述

高温高压安全阀适用于工作温度“C型”≤425℃；“I型”≤500℃；“V型”≤500℃；的蒸汽等介质设备或管路上，作为超压保护装置。

主要参数

产品名称：高温高压安全阀
产品型号：
公称通径：DN10～DN600、¹/2″～25″
公称压力：PN1.0～32MPa 美标：150Lb～2500Lb
适用温度：≤-196℃～580℃
设计制造：GB/T12243、APl 520
法兰连接：JB/T79

整定压力

公称压力	YFA48Y-16/25/40/64/100整定压力(MPa)
1.6	>0.1-0.16	>0.16-0.25	>0.25-0.4	>0.4-0.6	>0.6-0.8	>0.8-1.0	>1.0-1.3	>1.3-1.6
2.5	>1.3-1.6	>1.6-2.0	>2.0-2.5	"	"	"	"	"
4.0	>1.3-1.6	>1.6--2.0	>2.0-2.5	>2.5-3.2	>3.2-4.0	"	"	"
6.4	>2.5-3.2	>3.2-4.0	>4.0-5.0	>5.0-6.4	"	"	"	"
10.0	>3.2-4.0	>4.0-5.0	>5.0-6.4	>6.4-8.0	>8.0-10.0	"	"	"
16.0	>8.0-10.0	>10-13	>13-16	"	"	"	"	"
32.0	>13-16	>16-19	>19-22	>22-25	>25-29	>29-32	"	"

零件材料

NO	零件名	YFA48Y-16/25/40/64/100 C 材料	YFA48Y-16/25/40/64/100 P 材料	YFA48Y-16/25/40/64/100 R材料
1	阀体	WCB	ZG1Cr18Ni9Ti	CF8M
2	阀座	2Cr13	1Cr18Ni9Ti	316
3	调节圈	ZG2Cr13	ZG1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
4	反冲盘	ZG2Cr13	ZG1Cr18Ni9Ti	316
5	阀瓣	2Cr13	1Cr18Ni9Ti	316
6	导向套	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
7	阀盖	ZG230-450	ZG230-450	ZG230-450
8	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
9	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	扳手	ZG200-400	ZG200-400	ZG200-400
11	调整螺杆	45	2Cr13	2Cr13
12	保护	ZG200-400	ZG200-400	316
	密封面材料	堆焊Co基硬质合金

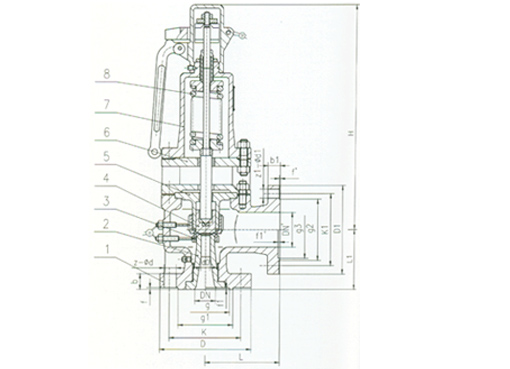

结构图片

TFA48SH高温高压安全阀,压力材质:PN16C/25/40/64,介质:水、油品、气、蒸汽

连接尺寸

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-Φd	DN’	D1	K1	g3	g2	b1	f’	f1’	z1-Φd1	L	L1	≈H
YFA48Y-16C YFA48Y-16I YFA48Y-16V	40	25	150	110		85	18	3		4-18	50	165	125		100	20	3		4-18	120	115	540
	50	32	165	125		100	20	3		4-18	65	185	145		120	20	3		4-18	135	120	618
	65	40	185	145		120	20	3		4-18	80	200	160		135	20	3		8-18	160	140	710
	80	50	200	160		135	20	3		8-18	100	220	180		155	22	3		8-18	160	150	730
	100	65	220	180		155	20	3		8-18	150	285	240		210	24	3		8-23	225	175	892
	150	100	285	240		210	24	3		8-23	200	340	295		265	26	3		12-23	240	235	1135
	200	125	340	295		265	26	3		12-23	250	405	355		320	30	3		12-26	290	210	1135
YFA48Y-40 YFA48Y-40I YFA48Y-40V	25	16	115	85	58	65	16	2	4	4-14	32	140	100		78	18	2		4-18	110	95	429
	32	20	140	100	66	78	18	2	4	4-18	40	150	110		85	18	3		4-18	115	100	421
	40	25	150	110	76	85	18	3	4	4-18	50	165	125		100	20	3		4-18	120	115	540
	50	32	165	125	88	100	20	3	4	4-18	65	185	145		120	20	3		4-18	135	120	618
	65	40	185	145	110	120	22	3	4	8-18	80	200	160		135	20	3		8-18	160	140	710
	80	50	200	160	121	135	22	3	4	8-18	100	220	180		155	22	3		8-18	160	150	730
	100	65	235	190	150	160	24	3	4.5	8-23	150	285	240		210	24	3		8-23	225	175	892
	150	100	300	250	204	218	30	3	4.5	8-26	200	340	295		265	26	3		12-23	240	235	1135
	200	125	375	320	260	282	38	3	4.5	12-30	250	405	355		320	30	3		12-26	290	310	1135
YFA48Y-64 YFA48Y-64I YFA48Y-64V	25	16	140	100	58	78	22	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	429
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	421
	40	25	170	125	76	95	24	3	4	4-23	50	165	125	88	100	20	3	4	4-18	135	120	540
	50	32	180	135	88	105	26	3	4	4-23	65	185	145	110	120	22	3	4	8-18	160	130	618
	50	32	180	135	88	105	26	3	4	4-23	80	200	160	121	135	22	3	4	8-18	160	145	710
	65	40	205	160	110	130	28	3	4	8-23	80	200	160	121	135	22	3	4	8-18	175	160	710
	80	50	215	170	121	140	30	3	4	8-23	100	235	190	150	160	24	3	4.5	8-23	175	160	730
	100	65	250	200	150	168	32	3	4.5	8-26	125	270	220	176	188	28	3	4.5	8-25	220	200	800
	100	65	250	200	150	168	32	3	4.5	8-26	150	300	250	204	218	30	3	4.5	8-26	220	200	892
	150	100	345	280	204	240	38	3	4.5	8-34	200	375	320	260	282	38	3	4.5	12-30	280	280	1135
	200	125	405	345	260	300	44	3	4.5	12-36	250	450	385	313	345	42	3	4.5	12-34	300	295	1135
YFA48Y-100 YFA48Y-100I YFA48Y-100V	25	16	140	100	58	78	24	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	429
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	421
	40	25	170	125	76	95	26	3	4	4-23	50	165	125	88	100	20	3	4	4-18	135	120	540
	50	32	195	145	88	112	28	3	4	4-26	65	185	145	110	120	22	3	4	8-18	160	130	618
	50	32	195	145	88	112	28	3	4	4-26	80	200	160	121	135	22	3	4	8-18	160	145	710
	65	32	220	170	110	138	32	3	4	8-26	80	200	160	121	135	22	3	4	8-18	175	160	710
	80	40	230	180	121	148	34	3	4	8-26	100	235	190	150	160	24	3	4.5	8-23	175	160	730
	100	50	265	210	150	172	38	3	4.5	8-30	125	270	220	176	188	28	3	4.5	8-25	220	200	800
	100	50	265	210	150	172	38	3	4.5	8-30	150	300	250	204	218	30	3	4.5	8-26	220	200	892
	150	80	355	290	204	250	46	3	4.5	12-34	200	375	320	260	282	38	3	4.5	12-30	280	280	1135
	200	125	430	360	260	312	54	3	4.5	12-36	250	450	385	313	345	42	3	4.5	12-34	300	295	1135

声明：本文中所有文字、数据、图片均只适用于参考，高温高压安全阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
