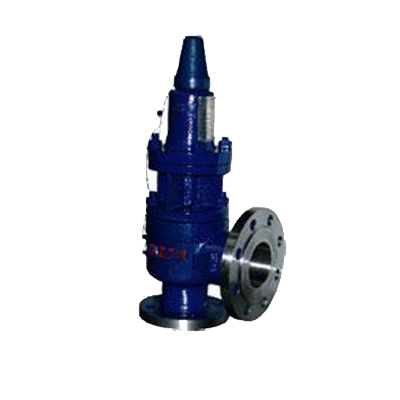

TA法兰连接炼化安全阀

TA法兰连接炼化安全阀,压力材质:PN16P/25P/40P,介质:水、油品、气、蒸汽

产品概述

法兰连接炼化安全阀是石油化工受压容器的主要附件之一,用于控制窑器压力,保证窑器安全。本系列安全阀为密闭全开型弹簧安全阀,即当气体介质压力高于整定压力3%时,阀瓣开启高度超过流道直径的四分之一。本系列安全阀可在具有稳定背压,无腐蚀或含轻微硫腐蚀的气体、液体下使用。

主要参数

产品名称：法兰连接炼化安全阀
产品型号：
公称通径：DN10～DN600、¹/2″～25″
公称压力：PN1.0～32MPa 美标：150Lb～2500Lb
适用温度：≤-196℃～580℃
设计制造：GB/T12243、APl 520
法兰连接：JB/T79

整定压力

公称压力	TA-16/25/40/64/100整定压力(MPa)
1.6	>0.1-0.16	>0.16-0.25	>0.25-0.4	>0.4-0.6	>0.6-0.8	>0.8-1.0	>1.0-1.3	>1.3-1.6
2.5	>1.3-1.6	>1.6-2.0	>2.0-2.5	"	"	"	"	"
4.0	>1.3-1.6	>1.6--2.0	>2.0-2.5	>2.5-3.2	>3.2-4.0	"	"	"
6.4	>2.5-3.2	>3.2-4.0	>4.0-5.0	>5.0-6.4	"	"	"	"
10.0	>3.2-4.0	>4.0-5.0	>5.0-6.4	>6.4-8.0	>8.0-10.0	"	"	"
16.0	>8.0-10.0	>10-13	>13-16	"	"	"	"	"
32.0	>13-16	>16-19	>19-22	>22-25	>25-29	>29-32	"	"

零件材料

NO	零件名	TA-16/25/40/64/100 C 材料	TA-16/25/40/64/100 P 材料	TA-16/25/40/64/100 R材料
1	阀体	WCB	ZG1Cr18Ni9Ti	CF8M
2	阀座	2Cr13	1Cr18Ni9Ti	316
3	调节圈	ZG2Cr13	ZG1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
4	反冲盘	ZG2Cr13	ZG1Cr18Ni9Ti	316
5	阀瓣	2Cr13	1Cr18Ni9Ti	316
6	导向套	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
7	阀盖	ZG230-450	ZG230-450	ZG230-450
8	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
9	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	扳手	ZG200-400	ZG200-400	ZG200-400
11	调整螺杆	45	2Cr13	2Cr13
12	保护	ZG200-400	ZG200-400	316
	密封面材料	堆焊Co基硬质合金

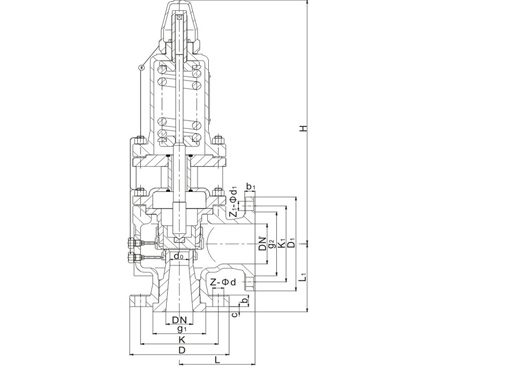

结构图片

TA法兰连接炼化安全阀,压力材质:PN16P/25P/40P,介质:水、油品、气、蒸汽

连接尺寸

型号	L	L1	D	K	d	D	K	d	b	C	c	n-Φ	n-Φ	H	重量kg
	mm
A1D40	100	99	115	85	57	160	125	100	9	19	16	4-Φ14	4-Φ18	327	12
TAD40														424.5	18
A1.5F40	120	107	145	110	75	160	125	100	13	20	16	4-Φ18	4-Φ18	363.6	21
TA1.5F40														443.5	21
A2J16	150	139	160	125	92	195	160	135	14	22	20	4-Φ18	8-Φ18	409	27
TA2J16														539.5	34
A2H40	150	139	160	125	87	195	160	135	14	22	20	4-Φ18	8-Φ18	409	27
TA2H40														539.5	34
T3L16	160	147	195	160	133	215	180	155	12	22	20	8-Φ18	8-Φ18	487	42
TA3L16														652	55
A3K40	160	149	195	160	120	215	180	155	16	24	20	8-Φ18	8-Φ18	489	40
TA3K40														654	53
A4P16	200	176	215	180	153	280	240	210	13	22	24	8-Φ18	8-Φ23	596	77
AY4P16														789	102
A4N40	200	182.5	230	190	149	280	240	210	17.5	26	24	8-Φ23	8-Φ23	639.5	84
TA4N40														832.5	107
A6R5.5	230	228	280	240	195	335	295	265	18	24	26	8-Φ23	12-Φ23	757	145
TA6R5.5														976	205
A6Q16	230	228	280	240	189	335	295	265	18	24	26	8-Φ23	12-Φ23	775	138
TA6Q16														986	187

声明：本文中所有文字、数据、图片均只适用于参考，法兰连接炼化安全阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
