安全阀

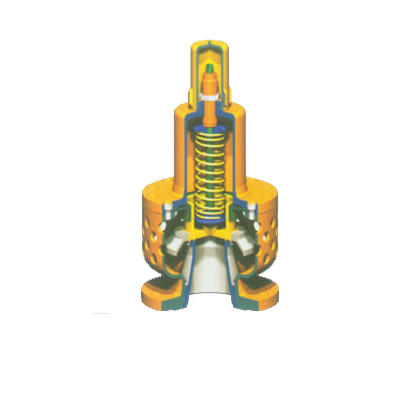

AF4QH法兰风机安全阀

AF4QH法兰风机安全阀,压力材质:PN10C,介质:水、油品、气、蒸汽

产品概述

法兰风机安全阀是我公司针对传统安全阀存在的问题，并结合风机的特定工况和参数而研制开发的一种新型的阀门产品，它用于保护风机及设备的安全，当风机及设备中的压力异常升高到某一规定值（安全阀的开启压力）时，安全阀能够自动开启并排放介质，以防止压力继续升高，当风机及设备中的压力降低到某一规定值（安全阀的回座压力）时，安全阀自动关闭。

主要参数

产品名称：法兰风机安全阀
产品型号：
公称通径：DN10～DN600、¹/2″～25″
公称压力：PN1.0～32MPa 美标：150Lb～2500Lb
适用温度：≤-196℃～580℃
设计制造：GB/T12243、APl 520
法兰连接：JB/T79

整定压力

公称压力	AF4QH-16/25/40/64/100整定压力(MPa)
1.6	>0.1-0.16	>0.16-0.25	>0.25-0.4	>0.4-0.6	>0.6-0.8	>0.8-1.0	>1.0-1.3	>1.3-1.6
2.5	>1.3-1.6	>1.6-2.0	>2.0-2.5	"	"	"	"	"
4.0	>1.3-1.6	>1.6--2.0	>2.0-2.5	>2.5-3.2	>3.2-4.0	"	"	"
6.4	>2.5-3.2	>3.2-4.0	>4.0-5.0	>5.0-6.4	"	"	"	"
10.0	>3.2-4.0	>4.0-5.0	>5.0-6.4	>6.4-8.0	>8.0-10.0	"	"	"
16.0	>8.0-10.0	>10-13	>13-16	"	"	"	"	"
32.0	>13-16	>16-19	>19-22	>22-25	>25-29	>29-32	"	"

主要参数

公称压力		型号
PN1.0MPa		AF4QH-10C	AF4QW-10P	AF4QW-10P8	AF4QW-10P3	AF4QW-10R	AF4QW-10R8	AF4QW-10R3
主要零件材料	阀体	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
	阀盖	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
	阀座	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	阀瓣	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	反冲盘	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	阀杆	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	弹簧	50CrVA	50CrVA（表面包覆氟塑料）
适用温度		250℃	180℃
适用介质		空气等	硝酸类腐蚀性气体介质			醋酸类腐蚀性气体介质
适用介质		弱腐蚀性气体介质	硝酸类腐蚀性气体介质			醋酸类腐蚀性气体介质
弹簧		0.02～0.035；0.035～0.045；0.045～0.06；
压力级		0.06～0.08；0.08～0.11；0.11～0.15；0.15～0.20；
MPa		0.06～0.08；0.08～0.11；0.11～0.15；0.15～0.20；

排量系数

开启压力	排放压力	公称通径
开启压力	排放压力	DN40	DN50	DN80	DN100	DN125	DN150	DN200
MPa	MPa	排量 Q_d,m³/min
0.02	0.022	5.5	9	22	37	62	88	137
0.03	0.033	6.8	11	27	45	76	108	169
0.04	0.044	7.6	12	30	51	85	120	188
0.05	0.055	8.6	14	34	58	96	136	213
0.06	0.066	9.4	15	37	63	105	150	234
0.07	0.077	10	16	40	68	113	160	275
0.08	0.088	11	18	43	73	121	172	269
0.09	0.099	12	19	46	77	128	183	285
0.1	0.11	12	20	48	81	135	192	300
0.11	0.121	13	21	51	85	142	202	316
0.12	0.132	13	22	53	89	148	211	331
0.13	0.143	14	23	55	93	156	222	347
0.14	0.154	15	24	58	94	161	231	361
0.15	0.165	15	25	60	102	170	241	377
0.16	0.176	16	26	63	106	176	250	391
0.17	0.187	16	27	65	110	184	261	407
0.18	0.198	17	28	68	114	190	270	422
0.19	0.209	18	29	70	118	197	280	438
0.2	0.22	18	30	72	122	204	290	453

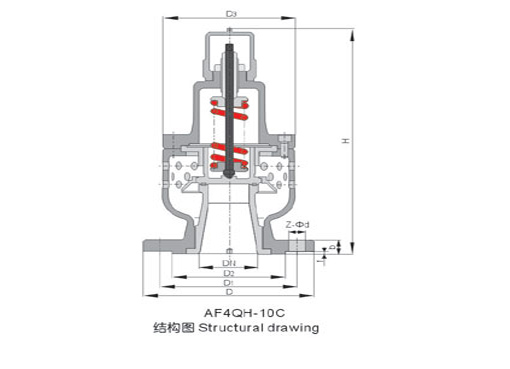

结构图片

AF4QH法兰风机安全阀,压力材质:PN10C,介质:水、油品、气、蒸汽

连接尺寸

公称通径DN	主要尺寸（mm）							重量（kg）
公称通径DN	D	D1	D2	b	Z-Φd	D3	H	重量（kg）
40	145	110	85	16	4-18	100	250	5
50	160	125	100	16	4-18	115	272	6
65	180	145	120	18	4-18	140	285	6.3
80	195	160	135	20	4-18	172	296	6.5
100	215	180	155	20	8-18	212	425	14
125	245	210	185	22	8-18	254	450	22
150	280	240	210	22	8-23	280	480	35
200	335	295	365	24	8-23	330	520	50

声明：本文中所有文字、数据、图片均只适用于参考，法兰风机安全阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
