A49Y超高压冲量式弹簧安全阀

A49Y超高压冲量式弹簧安全阀,压力材质:PN16C/25/40/64/100,介质:水、油品、气、蒸汽

产品概述

超高压冲量式弹簧安全阀主要用于电站锅炉、压力容器、减温减压装置上使用，防止压力超过允许最高压力值，保证设备安全运行。1、当介质压力升高到整定压力时，冲量安全阀打开，介质从脉冲管进入主安全阀的活塞室，推动活塞下降，使阀门自动打开，当冲量阀关闭时，阀瓣又自动关闭。 2、密封面用钴基铬镍不锈钢堆焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性。安装说明:1、阀门必须垂直安装在设备的最高位置。2、主安全阀紧固在支座上，支座承受主安全阀排汽时产生的反座力。3、排汽管的最低点应考虑疏水，以免排汽时产生水击。

主要参数

产品名称：超高压冲量式弹簧安全阀
产品型号：
公称通径：DN10～DN600、¹/2″～25″
公称压力：PN1.0～32MPa 美标：150Lb～2500Lb
适用温度：≤-196℃～580℃
设计制造：GB/T12243、APl 520
法兰连接：JB/T79

整定压力

公称压力	A49Y-Pw543.2V-16/25/40/64/100整定压力(MPa)
1.6	>0.1-0.16	>0.16-0.25	>0.25-0.4	>0.4-0.6	>0.6-0.8	>0.8-1.0	>1.0-1.3	>1.3-1.6
2.5	>1.3-1.6	>1.6-2.0	>2.0-2.5	"	"	"	"	"
4.0	>1.3-1.6	>1.6--2.0	>2.0-2.5	>2.5-3.2	>3.2-4.0	"	"	"
6.4	>2.5-3.2	>3.2-4.0	>4.0-5.0	>5.0-6.4	"	"	"	"
10.0	>3.2-4.0	>4.0-5.0	>5.0-6.4	>6.4-8.0	>8.0-10.0	"	"	"
16.0	>8.0-10.0	>10-13	>13-16	"	"	"	"	"
32.0	>13-16	>16-19	>19-22	>22-25	>25-29	>29-32	"	"

零件材料

NO	零件名	A49Y-Pw543.2V-16/25/40/64/100 C 材料	A49Y-Pw543.2V-16/25/40/64/100 P 材料	A49Y-Pw543.2V-16/25/40/64/100 R材料
1	阀体	WCB	ZG1Cr18Ni9Ti	CF8M
2	阀座	2Cr13	1Cr18Ni9Ti	316
3	调节圈	ZG2Cr13	ZG1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
4	反冲盘	ZG2Cr13	ZG1Cr18Ni9Ti	316
5	阀瓣	2Cr13	1Cr18Ni9Ti	316
6	导向套	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
7	阀盖	ZG230-450	ZG230-450	ZG230-450
8	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
9	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	扳手	ZG200-400	ZG200-400	ZG200-400
11	调整螺杆	45	2Cr13	2Cr13
12	保护	ZG200-400	ZG200-400	316
	密封面材料	堆焊Co基硬质合金

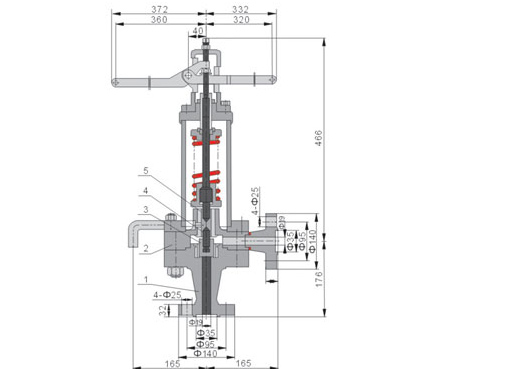

结构图片

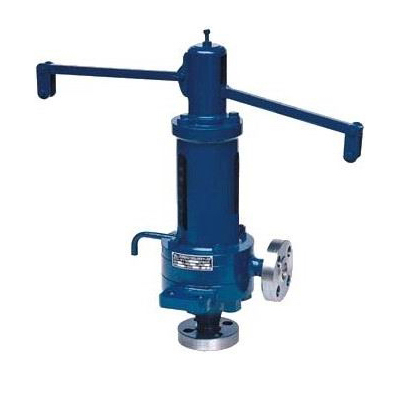

A49Y超高压冲量式弹簧安全阀,压力材质:PN16C/25/40/64/100,介质:水、油品、气、蒸汽

连接尺寸

型号	公称通径	连接尺寸
型号	公称通径	L	L1	L2	H	D	D1	D2	b	z-d	DN’	D’	D1’	D2’	b’	z’-d’
A49H-4	150	220	230	240	486	300	250	204	30	8-25	200	360	310	278	34	12-25
A49H-4	200	270	295	330	615	375	320	260	38	12-30	300	485	430	390	40	16-30
A49H-4	250	300	350	370	646	445	385	313	42	12-34	350	550	490	450	44	16-30

声明：本文中所有文字、数据、图片均只适用于参考，超高压冲量式弹簧安全阀性能参数、结构尺寸参数、价格等详情，请联系我们。
