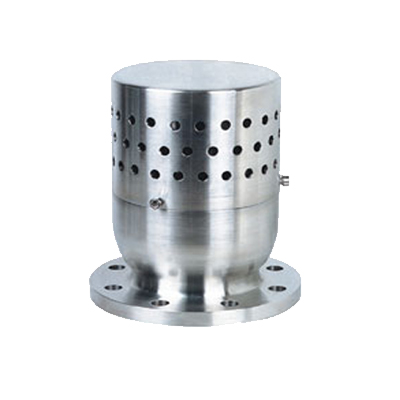

YFA72W不锈钢负压安全阀

YFA72W不锈钢负压安全阀,压力材质:PN16P/25P/40P,介质:水、油品、气、蒸汽

产品概述

不锈钢负压安全阀适用于温度≤200℃的负压系统，当容器内负压超过允许值时，该阀自动开启，吸入空气；当容器内负压达到允许值时，该阀自动关闭，从而保护设备及系统。安装在正常非负压系统，当容器和系统的放散阀未打开，产生负压时，此阀自动开启。

主要参数

产品名称：不锈钢负压安全阀
产品型号：
公称通径：DN10～DN600、¹/2″～25″
公称压力：PN1.0～32MPa 美标：150Lb～2500Lb
适用温度：≤-196℃～580℃
设计制造：GB/T12243、APl 520
法兰连接：JB/T79

整定压力

公称压力	YFA72W-16/25/40/64/100整定压力(MPa)
1.6	>0.1-0.16	>0.16-0.25	>0.25-0.4	>0.4-0.6	>0.6-0.8	>0.8-1.0	>1.0-1.3	>1.3-1.6
2.5	>1.3-1.6	>1.6-2.0	>2.0-2.5	"	"	"	"	"
4.0	>1.3-1.6	>1.6--2.0	>2.0-2.5	>2.5-3.2	>3.2-4.0	"	"	"
6.4	>2.5-3.2	>3.2-4.0	>4.0-5.0	>5.0-6.4	"	"	"	"
10.0	>3.2-4.0	>4.0-5.0	>5.0-6.4	>6.4-8.0	>8.0-10.0	"	"	"
16.0	>8.0-10.0	>10-13	>13-16	"	"	"	"	"
32.0	>13-16	>16-19	>19-22	>22-25	>25-29	>29-32	"	"

零件材料

NO	零件名	YFA72W-16/25/40/64/100 C 材料	YFA72W-16/25/40/64/100 P 材料	YFA72W-16/25/40/64/100 R材料
1	阀体	WCB	ZG1Cr18Ni9Ti	CF8M
2	阀座	2Cr13	1Cr18Ni9Ti	316
3	调节圈	ZG2Cr13	ZG1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
4	反冲盘	ZG2Cr13	ZG1Cr18Ni9Ti	316
5	阀瓣	2Cr13	1Cr18Ni9Ti	316
6	导向套	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
7	阀盖	ZG230-450	ZG230-450	ZG230-450
8	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
9	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	扳手	ZG200-400	ZG200-400	ZG200-400
11	调整螺杆	45	2Cr13	2Cr13
12	保护	ZG200-400	ZG200-400	316
	密封面材料	堆焊Co基硬质合金

结构图片

YFA72W不锈钢负压安全阀,压力材质:PN16P/25P/40P,介质:水、油品、气、蒸汽

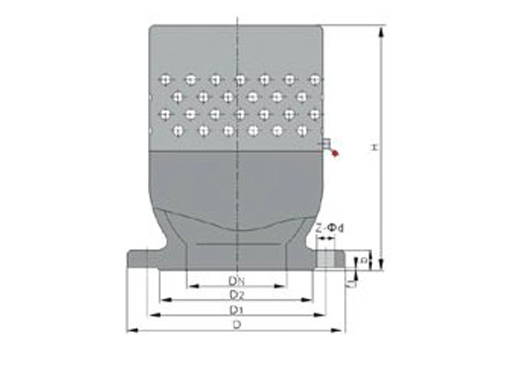

连接尺寸

公称通径	尺寸
公称通径	D	D1	D2	Z-Φd	b	f1	H
15	95	65	45	4-14	14	2	110
20	105	75	55	4-14	16	2	130
25	115	85	65	4-14	16	2	150
32	140	100	78	4-18	18	2	180
40	150	110	85	4-18	18	3	200
50	165	125	100	4-18	20	3	221
80	200	160	135	4-18	22	3	245
100	220	180	155	8-18	22	3	253
125	250	210	185	8-18	24	3	280
150	285	240	210	8-23	24	3	329
200	340	295	265	8-23	26	3	377
250	395	350	320	12-23	28	3	440

声明：本文中所有文字、数据、图片均只适用于参考，不锈钢负压安全阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
