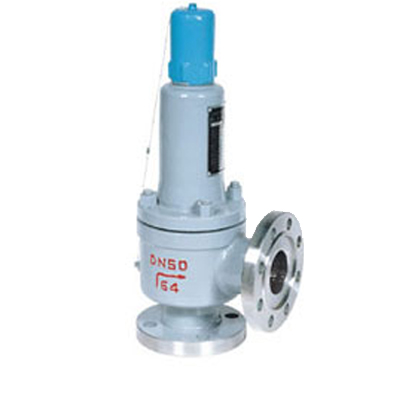

WA42Y波纹管平衡式安全阀

WA42Y波纹管平衡式安全阀,压力材质:PN16C/25/40,介质:水、油品、气、蒸汽

产品概述

波纹管平衡式安全阀适用于工作温度≤200℃存在不稳定背压或有毒、腐蚀性介质的设备或管路上，作为超压保护装置。

主要参数

产品名称：波纹管平衡式安全阀
产品型号：
公称通径：DN10～DN600、¹/2″～25″
公称压力：PN1.0～32MPa 美标：150Lb～2500Lb
适用温度：≤-196℃～580℃
设计制造：GB/T12243、APl 520
法兰连接：JB/T79

整定压力

公称压力	WA42Y-16/25/40/64/100整定压力(MPa)
1.6	>0.1-0.16	>0.16-0.25	>0.25-0.4	>0.4-0.6	>0.6-0.8	>0.8-1.0	>1.0-1.3	>1.3-1.6
2.5	>1.3-1.6	>1.6-2.0	>2.0-2.5	"	"	"	"	"
4.0	>1.3-1.6	>1.6--2.0	>2.0-2.5	>2.5-3.2	>3.2-4.0	"	"	"
6.4	>2.5-3.2	>3.2-4.0	>4.0-5.0	>5.0-6.4	"	"	"	"
10.0	>3.2-4.0	>4.0-5.0	>5.0-6.4	>6.4-8.0	>8.0-10.0	"	"	"
16.0	>8.0-10.0	>10-13	>13-16	"	"	"	"	"
32.0	>13-16	>16-19	>19-22	>22-25	>25-29	>29-32	"	"

零件材料

NO	零件名	WA42Y-16/25/40/64/100 C 材料	WA42Y-16/25/40/64/100 P 材料	WA42Y-16/25/40/64/100 R材料
1	阀体	WCB	ZG1Cr18Ni9Ti	CF8M
2	阀座	2Cr13	1Cr18Ni9Ti	316
3	调节圈	ZG2Cr13	ZG1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
4	反冲盘	ZG2Cr13	ZG1Cr18Ni9Ti	316
5	阀瓣	2Cr13	1Cr18Ni9Ti	316
6	导向套	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
7	阀盖	ZG230-450	ZG230-450	ZG230-450
8	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
9	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	扳手	ZG200-400	ZG200-400	ZG200-400
11	调整螺杆	45	2Cr13	2Cr13
12	保护	ZG200-400	ZG200-400	316
	密封面材料	堆焊Co基硬质合金

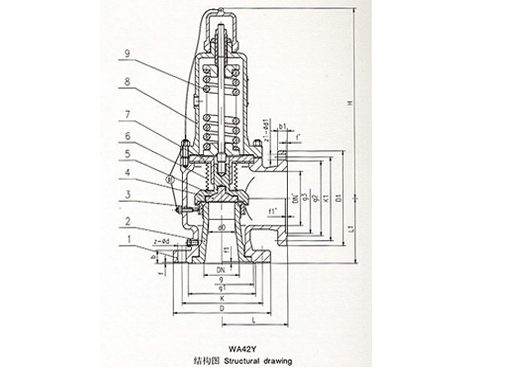

结构图片

WA42Y波纹管平衡式安全阀,压力材质:PN16C/25/40,介质:水、油品、气、蒸汽

连接尺寸

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-Φd	DN	D1	K1	g3	g2	b1	f	f1	Z1-Φd1	L	L1	≈H
WA42Y-16 WA42Y-16P WA42Y-16R	25	16	115	85	"	65	16	2	"	4-14	32	140	100	"	78	18	2	"	4-18	110	95	378
	32	20	140	100	"	78	18	2	"	4-18	40	150	110	"	85	18	3	"	4-18	115	100	378
	40	25	150	110	"	85	18	3	"	4-18	50	165	125	"	100	18	3	"	4-18	120	110	406
	50	32	165	125	"	100	20	3	"	4-18	65	185	145	"	120	20	3	"	4-18	135	120	450
	65	40	185	145	"	120	20	3	"	4-18	80	200	160	"	135	20	3	"	8-18	160	140	520
	80	50	200	160	"	135	20	3	"	8-18	100	220	180	"	155	22	3	"	8-18	170	135	525
	100	65	220	180	"	155	22	3	"	8-18	125	250	210	"	185	22	3	"	8-18	195	175	690
	125	80	250	210	"	185	22	3	"	8-18	150	285	240	"	210	24	3	"	8-23	210	190	857
	150	100	285	240	"	210	24	3	"	8-23	175	310	270	"	240	26	3	"	8-23	255	230	838
	200	125	340	295	"	265	26	3	"	12-23	250	405	355	"	320	30	3	"	12-26	300	260	992
WA42Y-25 WA42Y-25P WA42Y-25R	25	16	115	85	"	65	16	2	"	4-14	32	140	100	"	78	18	2	"	4-18	110	95	378
	32	20	140	100	"	78	18	2	"	4-18	40	150	110	"	85	18	3	"	4-18	115	100	378
	40	25	150	110	"	85	18	3	"	4-18	50	165	125	"	100	20	3	"	4-18	120	110	406
	50	32	165	125	"	100	20	3	"	4-18	65	185	145	"	120	20	3	"	4-18	135	120	450
	65	40	185	145	"	120	22	3	"	8-18	80	200	160	"	135	20	3	"	8-18	160	140	520
	80	50	200	160	"	135	22	3	"	8-18	100	220	180	"	155	22	3	"	8-18	170	135	525
	100	65	230	190	"	160	24	3	"	8-23	125	250	210	"	185	22	3	"	8-18	195	175	690
	125	80	270	220	"	188	28	3	"	8-26	150	285	240	"	210	24	3	"	8-23	210	190	780
	150	100	300	250	"	218	30	3	"	8-26	175	310	270	"	240	26	3	"	8-23	255	230	838
	200	125	360	310	"	278	34	3	"	12-26	250	405	355	"	320	30	3	"	12-26	300	260	992
WA42Y-40 WA42Y-40P WA42Y-40R	25	16	115	85	58	65	16	2	4	4-14	32	140	100	"	78	18	2	"	4-18	110	95	378
	32	20	140	100	66	78	18	2	4	4-18	40	150	110	"	85	18	3	"	4-18	115	100	378
	40	25	150	110	76	85	18	3	4	4-18	50	165	125	"	100	20	3	"	4-18	120	110	406
	50	32	165	125	88	100	20	3	4	4-18	65	185	145	"	120	20	3	"	4-18	135	120	450
	65	40	185	145	110	120	22	3	4	8-18	80	200	160	"	135	20	3	"	8-18	160	140	520
	80	60	200	160	121	135	24	3	4	8-18	100	220	180	"	155	22	3	"	8-18	170	135	525
	100	65	235	190	150	160	24	3	4.5	8-23	125	250	210	"	185	22	3	"	8-18	195	175	690
	125	80	270	220	188	176	28	3	4.5	8-26	150	285	240	"	210	24	3	"	8-23	210	190	857
	150	100	300	250	204	218	30	3	4.5	8-26	175	310	270	"	240	26	3	"	8-23	255	230	838
	200	125	375	320	260	282	38	3	4.5	12-30	250	405	355	"	320	30	3	"	12-26	300	260	992
WA42Y-64 WA42Y-64P WA42Y-64R	25	16	140	100	58	78	22	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	277
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	289
	40	25	170	125	76	95	24	3	4	4-23	50	165	125	88	100	20	3	4	4-18	130	120	319
	50	32	180	135	88	105	26	3	4	4-23	65	185	145	110	120	22	3	4	8-18	135	130	389
	65	40	205	160	110	130	28	3	4	8-23	80	200	160	121	135	22	3	4	8-18	175	160	493
	80	50	215	170	121	140	30	3	4	8-23	100	235	190	150	160	24	3	4.5	8-23	175	160	483
	100	65	250	200	150	168	32	3	4.5	8-26	125	270	220	176	188	28	3	4.5	8-25	195	195	613
	150	100	345	280	204	240	38	3	4.5	8-34	200	375	320	260	282	38	3	4.5	12-30	280	265	894
WA42Y-100 WA42Y-100P WA42Y-100R	25	16	140	100	58	78	24	3	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	277
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	289
	40	25	170	125	76	95	26	2	4	4-23	50	165	125	88	100	20	3	4	4-18	130	120	319
	50	32	195	145	88	112	28	3	4	4-26	65	185	145	110	120	22	3	4	8-18	135	130	389
	65	32	220	170	110	138	32	3	4	8-26	80	200	160	121	135	22	3	4	8-18	175	160	493
	80	40	230	180	121	148	34	3	4	8-26	100	235	190	150	160	24	3	4.5	8-23	175	160	483
	100	50	265	210	150	172	38	3	4.5	8-30	125	270	220	176	188	28	3	4.5	8-25	195	195	613
	150	80	355	290	204	250	46	3	4.5	12-34	200	375	320	260	282	38	3	4.5	12-30	280	265	894

声明：本文中所有文字、数据、图片均只适用于参考，波纹管平衡式安全阀性能参数、结构尺寸参数、价格等详情，请联系我们。

订货流程

客户采购清单请传真或来电咨询。

收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。

具体商定：交货期、特殊要求等事宜。

订货须知

客户对产品有特殊要求，须在订货合同中提供以下说明：

结构长度

连接形式

公称直径、全通径、缩径、管道尺寸

运用介质及温度、压力范围

实验、检验标准及其他要求

本场可根据客户特殊要求配置各类驱动装置。

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
